3D
Transformations
|
| Click
To Rotate And Scale |
| 本範例利用Mouse點選物體，再用拖曳的方式使物體旋轉或縮放尺寸；物體的旋轉會隨著拖曳方向的不同而異，而尺寸變化的情形也相同。 |
| (a)
Mouse Waiter－Controllers/Mouse/Mouse Waiter |
| (b)
Get Mouse Position－Controllers/Mouse/Get Mouse Position |
| (c)
2D Picking－Interface/Screen/2D Picking |
| (d)
Switch On Parameter－Logics/Streaming/Switch On Parameter |
| (e)
Binary Memory－Logics/Streaming/Binary Memory |
| (f)
While－Logics/Loops/While |
| (g)
Identity－Logics/Calculator/Identity |
| (h)
Send Message－Logics/Message/Send Message |
| (i)
Has Attribute－Logics/Attribute/Has Attribute |
| (j)
Key Waiter－Controllers/Keyboard/Key Waiter |
| (k)
Parameter Selector－Logics/Streaming/Parameter Selector |
| (l)

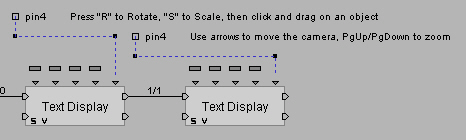

Text Display－Interface/Text/Text Display |
| (m)
Set Attribute－Logics/Attribute/Set Attribute |
| (n)
Scale－3D Transformations/Basic/Scale |
| (o)
Wait Message－Logics/Message/Wait Message |
| (p)
Get Message Data－Logics/Message/Get Message Data |
| (q)
Rotate－3D Transformations/Basic/Rotate |
| (r)
Set As Active Camera－Cameras/Montage/Set As Active Camera |
| (s)
Camera Orbit－Cameras/Movement/Camera Orbit |
| 將Mouse所點選的座標位置輸入Building
Blocks－2D Picking，可以得到所選擇的物體(Rock或Box)，再利用Building Blocks－Key
Waiter選擇物體旋轉或是尺寸縮放。 |
| 在物體的旋轉方面，利用Mouse移動時的相對座標(X,
Y)，再經由演算法分別取得物體在X軸與Y軸的旋轉角度值；尺寸縮放方面，利用Mouse移動時X方向的變化量再經由演算法取得尺寸的縮放值。 |

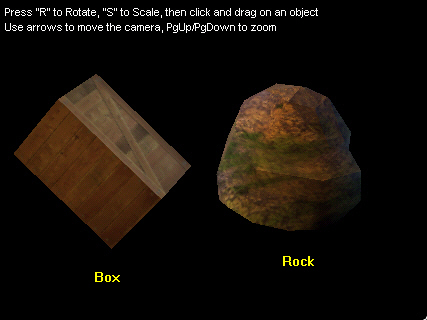

| 其中，物體旋轉的方向和尺寸的縮放均會隨著拖曳方向而有所不同，充分表現了Mouse操控與物體變化間的互動性。 |
|

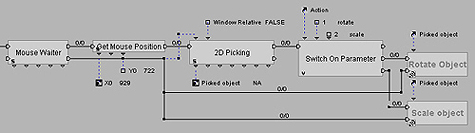

Mouse

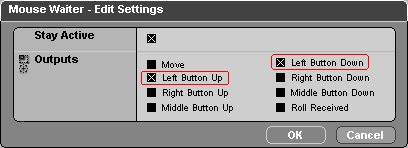

Waiter：等待訊息的傳入，在Edit Setting中只需勾選'Left Button Down'與'Left
Button Up'，如圖示。
|
| Get
Mouse Position：當'Left Button Down'訊息傳入後，即得到Mouse Cursor的座標位置Position(X,
Y)，其中X值作為一個捷徑X0且與座標位置Position由pOut輸出。 |
| 2D
Picking：由pIn輸入Mouse Cursor 2D的座標位置Position而得到一物體，並於pOut輸出該物體；Window
Relative－False。 |
| Switch
On Parameter：由pIn輸入捷徑Action(rotate或scale)，如果Action為參數1－rotate，則由Out－1輸出至Behavior
Graph－Rotate Object；如果Action為參數2－scale，則由Out－2輸出至Behavior
Graph－Scale Object。 |

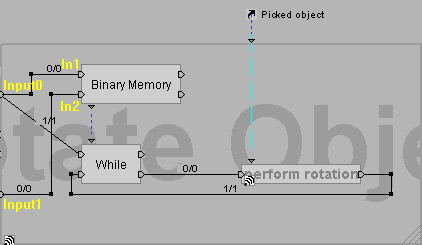

| Rotate
Object：當'Left Button Up'訊息傳出後，則由Input1輸入Behavior Graph－Rotate
Object。 |
| Binary
Memory：判斷訊息，如果由In1輸入，則由pOut輸出State |
| Memory－True；如果由In2輸入，則由pOut輸出State
Memory－False。 |
| While：判斷訊息，如果由pIn輸入Condition－True，則執行Loop。 |

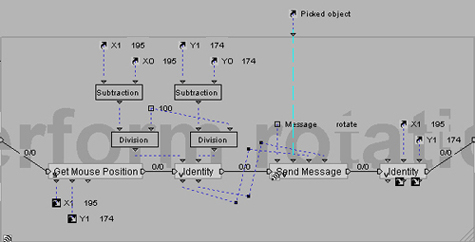

| Perform
Rotation： |
| Get
Mouse Position：取得Mouse Cursor的座標位置Position(X, Y)，其中X值與Y值分別作為捷徑X1與Y1由pOut輸出。 |

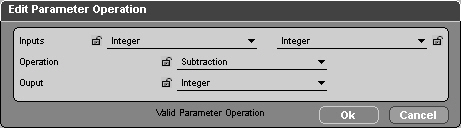

| Subtraction：X1(Integer)－XO(Integer)＝Out(Integer)；Y1(Integer)－YO(Integer)＝Out(Integer) |
| Division：In(Integer)/100(Float)＝Out(Float)。 |
| 註：利用演算法求得的兩值分別作為移動Mouse單位位移量下，物體沿著X軸與Y軸的旋轉角度值。 |
| Identity：由pIn輸入兩變數，且分別從pOut輸出。 |
| Send
Message：傳遞訊息。 |
| 設定訊息名稱Message－rotate；由pIn輸入捷徑Picked
Object和X軸與Y軸的旋轉角度值。 |
| Identity：為更新XO與YO值，由pIn輸入捷徑X1與Y1，取代XO與YO值再由pOut輸出。 |

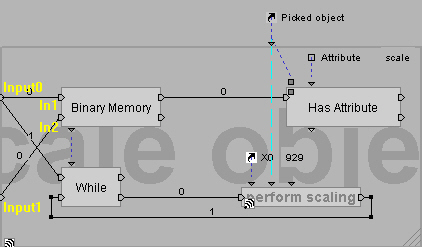

| Scale
Object：當'Left Button Up'訊息傳出後，則由Input1輸入Behavior Graph－Scale
Object。 |
| Binary
Memory：判斷訊息，如果由In1輸入，則由pOut輸出State Memory－True；如果由In2輸入，則由pOut輸出State
Memory－False。 |
| While：判斷訊息，如果由pIn輸入Condition－True，則執行Loop。 |
| Has
Attribute：賦予物體屬性。 |
| 由pIn輸入目標物Target－Picked
Object；設定Category－Geometry；Attribute－Scale。 |

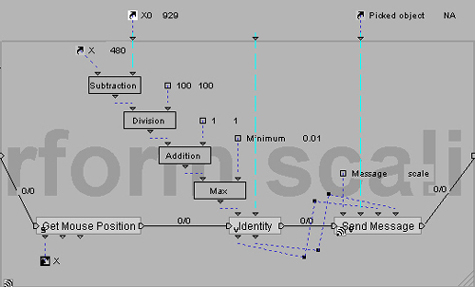

| Perform
Scaling： |
| Get
Mouse Position：取得Mouse Cursor的座標位置Position(X, Y)，其中X值作為捷徑X由pOut輸出。 |
| Subtraction：X(Integer)－X0(Integer)＝Out(Integer) |

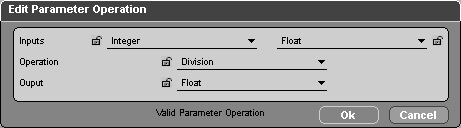

| Division：In(Integer)/100(Float)＝Out(Float)。 |

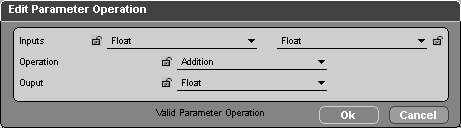

| Addition：In(Float)＋1(Float)＝Out(Float)。 |

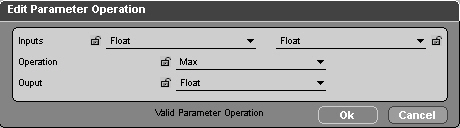

| Max：In(Float)與Minimum－0.01(Float)取得較大值Out(Float)，使物體的尺寸縮放比例最小為0.01。 |
| Identity：由pIn輸入Max值與值(0.9078,
0.9078, 0.9078)，且分別從pOut輸出。 |
|
|
| 註：由演算法求得的值，為移動Mouse在X方向的單位位移量下，物體的縮放比例。 |
|
|
| Send
Message：傳遞訊息。 |
| 設定訊息名稱Message－scale；由pIn輸入捷徑Picked
Object和縮放比例值與值(0.9078, 0.9078, 0.9078)。 |

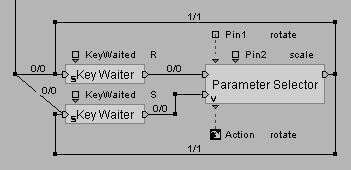

| Key
Waiter：設定鍵盤控制鍵'R'、'S'。 |
| Parameter
Selector：設定Pin1－rotate、Pin2－scale。 |
| 如果按下控制鍵'R'，則由pOut輸出Action－rotate；按下控制鍵'S'，則由pOut輸出Action－scale。 |

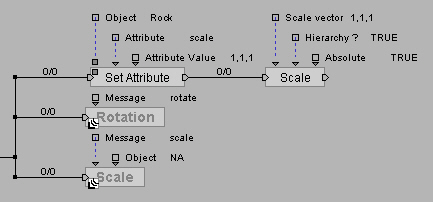

| Set
Attribute：設定目標物Object－Rock；設定Category－Geometry；Attribute－Scale；Attribute
Value－(1, 1, 1)。 |
| Scale：設定Rock初始尺寸縮放值(X,
Y, Z)－(1, 1, 1)；Hierarchy－True，表示Building Blocks也應用在Child；Absolute－True，表示縮放倍數不和物體大小有關，但有一個絕對的值，表現的結果是原物的比例值。 |

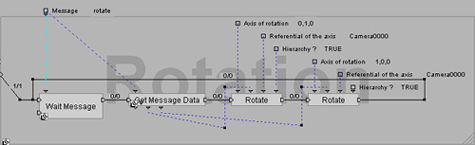

| Rotation： |
| Wait
Message：設定等候訊息的名稱Message－rotate。 |
| Get
Message Data：設定訊息名稱Message－rotate；取得Data後由pOut分別輸出由Rock沿著X軸與Y軸的旋轉角度值。 |
| Rotate：設定旋轉軸Axis
of rotation－分別為X軸(0, 1, 0)、Y軸(1, 0, 0)；由pIn分別輸入Rock沿著X軸、Y軸的旋轉角度值；參考軸Referential
of the axis－Camera0000；Hierarchy－True，表示Building Blocks也應用在Child。 |

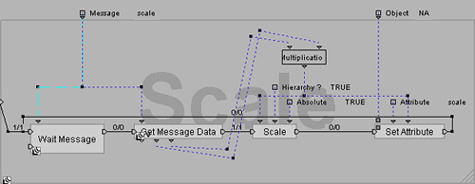

| Scale： |
| Wait
Message：設定等候訊息的名稱Message－scale。 |
| Get
Message Data：設定訊息名稱Message－scale；取得Data後由pOut分別輸出Rock的尺寸縮放值與值(0.9078,
0.9078, 0.9078)。 |
| Multiplication：值(0.9078,
0.9078, 0.9078) (Vector)＊尺寸縮放值(Float)＝X、Y、Z方向尺寸縮放值(Vector)。 |
| Scale：由pIn輸入Rock於X、Y、Z方向的尺寸縮放值Scaling
Vector；Hierarchy－True，表示Building Blocks也應用在Child；Absolute－True，表示縮放倍數不和物體大小有關，但有一個絕對的值，表現的結果是原物的比例值。 |
| Set
Attribute：設定目標物Object－'-NULL-'；設定Category－Geometry；Attribute－Scale；由pIn輸入Rock於X、Y、Z方向的尺寸縮放值Attribute
Value。 |
| Box所應用的Building
Blocks與原理均和Rock相同，在此不加以贅述。 |
| Set
As Active Camera：設定現在所使用的Camera。 |
| Camera
Orbit：設定觀看目標Target－Camera0000_Target，且作迴圈。 |
| Camera
Orbit預設值為Page Up－鏡頭拉近；Page Down－鏡頭拉遠；方向鍵Up和Down－繞X軸旋轉；方向鍵Left和Right－繞Y軸旋轉；Right
Shift－速度* 2。 |
|
|
|
 |
