3D Transformations

Look At

Instruction:
利用Building Blocks-Look At使Statue保持面對著Ball,但不隨著Ball運動而產生位移。

Building Blocks
(a) Set As Active Camera-Cameras/Montage/Set As Active Camera
(b) Look At-3D Transformations/Constraint/Look At
(c) Switch On Key-Controllers/Keyboard/Switch On Key
(d) Bezier Progression-Logics/Loops/Bezier Progression
(e) Translate-3D Transformations/Basic/Translate
(f) Text Display-Interface/Text/Text Display

製作構想

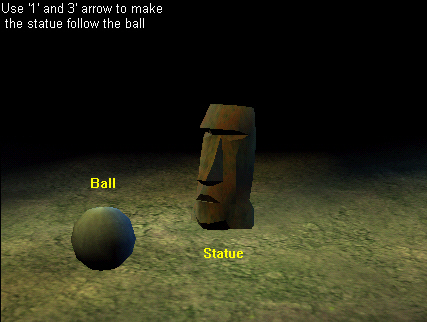

利用Building Blocks-Look At使Statue保持面對著Ball,且利用Building Blocks-Translate讓Ball產生位移。

製作步驟
(a) Camera

Set As Active Camera:設定現在所使用的Camera。

(b) Statue

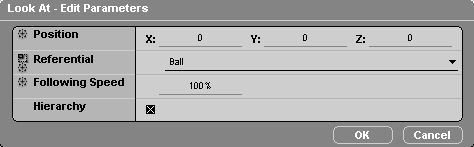

Look At:Position表示所觀看的位置;設定Referential-Ball,表示以Ball為參考點;Following Speed表示Statue隨著Ball移動而觀看的速度。
如果Following Speed設定為1%,則Statue隨著Ball移動而觀看的速度極為緩慢,在觀看的速度上無法追隨Ball的移動速度;如果將Following Speed設定為100%,則Statue觀看的速度和Ball移動的速度相等,無遲滯的現象。

(c) Ball

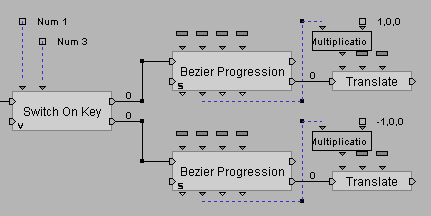

Switch On Key:控制Ball位移之方向-Key Board鍵'1'和'3'。

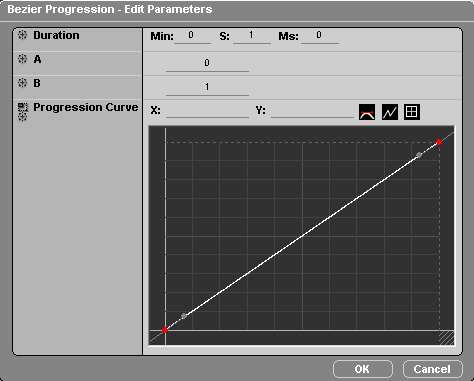

Bezier Progression:設定Duration-表示動作持續執行的時間,並調整物體行進曲線Progression Curve (如圖示)。利用由pOut輸出的變數值value作為Building Blocks-Translate位移的變數。

Progression Curve曲線斜率愈大表示行進速度愈快;反之斜率愈小表示行進速度愈慢;斜率變為負值表示物體向後倒退;斜率不變表示行進速率相等(如圖示)。

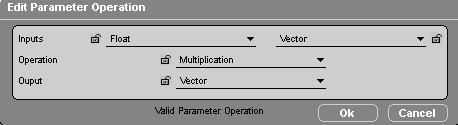

Multiplication:float(value) * vector(1,0,0) = vector(Translate Vector)

Translate:由pIn輸入一Translate Vector,影響Ball移動方式以及速率的變化。 Referential:'-NULL-'或'Ball'皆可。

(d) Text Display:文字說明。

Set As Active Camera:設定現在使用的Camera。
