3D
Transformations
|
| Progressive
Translate |
| 當Ball接收到Mouse左鍵的訊息後，會產生位移至指定的位置，然後自動彈回原位。 |
| (a)
Set As Active Camera－Cameras/Montage/Set As Active Camera
|
| (b)
Text Display－Interface/Text/Text Display |
| (c)
Text Display－Interface/Text/Text Display |
| (d)
Identity－Logics/Calculator/Identity |
| (e)
Bezier Progression－Logics/Loops/Bezier Progression |
| (f)
Set Component－Logics/Calculator/Set Component |
| (g)
Translate－3D Transformations/Basic/Translate |

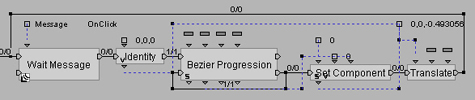

| 此範例的情況類似範例「Move
To」，只是使用了不同的Building Blocks；在此可以利用Building Blocks－Bezier
Progression的迴圈配合Set Component和Translate來控制Ball的運動。 |
|
Set
As Active Camera：設定現在所使用的Camera。
|
|
Text
Display：文字說明。
|
| Wait
Message－等待訊息的傳入，在此所設定的傳入訊息為'OnClick'。 |
| Identity－設定Ball的起始Translate
Vector為(0,0,0)，由pOut輸出此值。 |

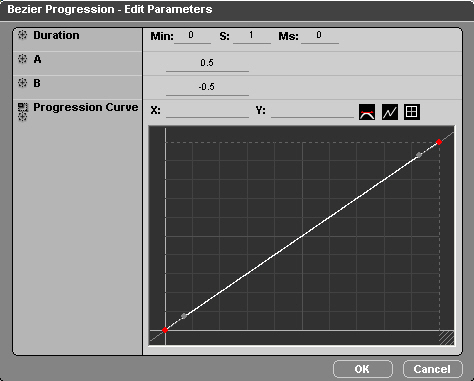

| Bezier
Progression－設定Duration為1 Sec－表示動作持續執行的時間；設定Ball的Translate
Vector由(0,0,0.5)發展至(0,0,-0.5)，且Progression Curve呈現等速率變化，等速率變化才能造成Ball回至原點，但位置仍有些許誤差值。 |
| 由pOut輸出變數值(介於0.5~-0.5)
作為Building Blocks－Set Component的變數，且於Loop In與Loop Out產生一迴圈。 |
|
Set Component：由pIn輸入一值於Component3，且設定Component1、Component2均為0，使成為一向量由pOut輸出。 |

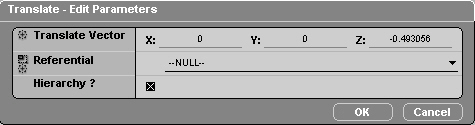

| Translate：由pIn輸入一向量值於Translate
Vector使Ball產生運動，Referential設定為'-NULL-'或'Ball'均可。 |
|
|
|
 |
