3D Transformations
Rotation And Translation

Instruction：

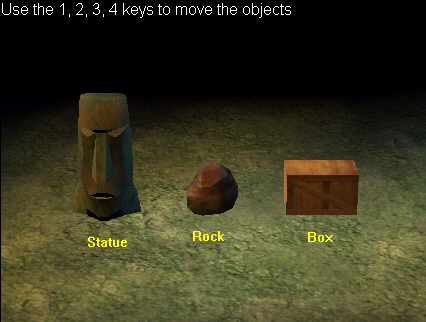

此範例中Statue表現對Y軸發生順時針和逆時針旋轉；Rock表現向Y軸產生位移；Box表現對Y軸發生逆時針旋轉，均是對Rotate和Translate兩個Building Blocks作變化及運用。

Building Blocks：
(a) Set As Active Camera－Cameras/Montage/Set As Active Camera
(b) Text Display－Interface/Text/Text Display
(c) Switch On Key－Controllers/Keyboard/Switch On Key
(d) Per Second－Logics/Calculator/Per Second
(e) Rotate－Transformations/Basic/Rotate
(f) Key Event－Controllers/Keyboard/Key Event
(g) Translate－3D Transformations/Basic/Translate
(h) Key Waiter－Controllers/Keyboard/Key Waiter

製作構想：
Statue和Box的旋轉可以利用Building Blocks－Rotate或是再配合Per Second作旋轉的效果；Rock的位移可以利用Building Blocks－Translate再配合Per Second作移動的效果；在控制上，可以使用Building Blocks－Switch On Key、Key Event、Key Waiter等切換方式。

製作步驟：
(a) Camera

Set As Active Camera：設定現在使用的Camera。
Text Display：文字說明。

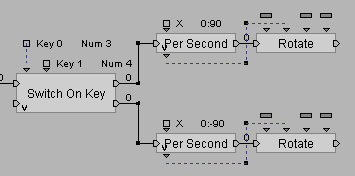

(b) Statue

Switch On Key：設定控制鍵分別為'3'、'4'。
Per Second：設定1秒鐘所旋轉的角度值X(Turn：圈數；Degree：角度)，乘上一個Frame所花費時間，在pOut輸出旋轉角度值Y。

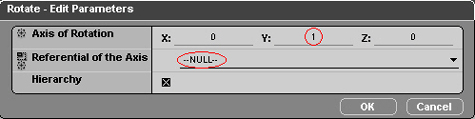

T X(pIn) * Elapsed Time = Y(pOut) Rotate：於Angle of Rotation的pIn輸入旋轉角度值Y，設定Axis of Rotation－Y軸；設定Referential of the Axis－'-NULL-'或'Statue'皆可(如圖示) ；勾選Hierarchy表示Building Blocks也可以應用在Child。

(c) Rock

Key Event：設定Key Waited－'2'；當Key'2'按下時由Pressed輸出，Key'2'放開時由Released輸出。

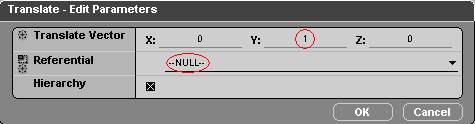

Translate：設定Key'2'按下時Translate Vector向Y方向移動(0,1,0)；Key'2'放開時Translate Vector向Y方向移動(0,-1,0)。Referential設為'-NULL-'或'Rock'結果相同；勾選Hierarchy表示Building Blocks也可以應用在Child。

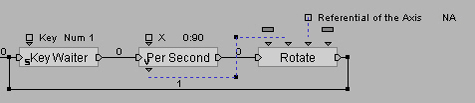

(d) Box

Key Waiter：設定控制鍵'1'按下時由Out輸出訊息。
Per Second：情況與Statue的Per Second相同。
Rotate：情況與Statue的Rotate相同。
