3D
Transformations
|
| Simple
Scale |

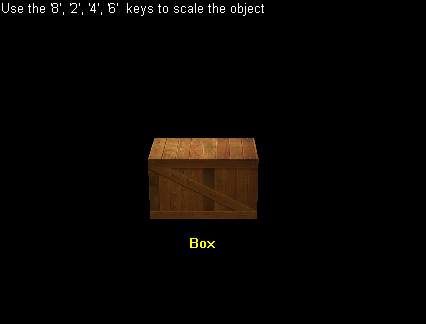

| 說明Statue在X、Y、Z方向其尺寸上的變化，可以分別或綜合在X、Y、Z方向以倍數的方式表現出來，且不限制變化的倍率。 |
| (a)
Switch On Key－Controllers/Keyboard/Switch On Key |
| (b)
Parameter Selector－Logics/Streaming/Parameter Selector |
| (c)
Timer－Logics/Loops/Timer |
| (d)
Scale－3D Transformations/Basic/Scale |
| (e)
Set As Active Camera－Cameras/Montage/Set As Active Camera |
| (f)
Text Display－Interface/Text/Text Display |

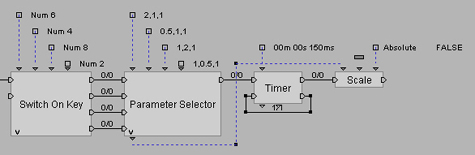

| 使物體在尺寸上發生變化可以使用Building
Blocks－Scale來表現其變化的方式，且為了不限制尺寸變化的倍率，可以不勾選Absolute。 |
|
Switch On Key：設定控制鍵分別為'6'、'4'、'8'、'2'。
|
|

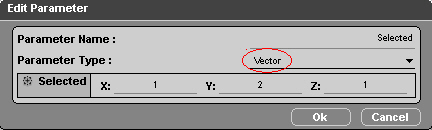

Parameter Selector：首先在pOut的Edit Parameter設定Parameter
Type－Vector，Selected(X,Y,Z)可以先忽略不必輸入(如圖示)。
|
|
在Parameter
Selector設定Scaling Vector(X,Y,Z)，其中Num 6其Scaling Vector在X方向的數值與Num
4其Scaling Vector在X方向的數值相乘為1(2*0.5=1)；Y方向的尺寸變化同理。由pOut輸出一Selected值。
|
| Timer：設定Duration為0.5Ms，再作迴圈，使訊息傳入0.5Ms後才會接收下個訊息，讓Box的尺寸變化不會因為按下控制鍵而連續執行。 |
| Scale：由pIn輸入一Selected值當作Scaling
Vector(X,Y,Z)；Hierarchy－True，表示Building Blocks也應用在Child；不勾選Absolute表示縮放倍數和物體大小有關，沒有一個絕對的值，可以無限制縮放，且縮放均以前一次物體大小繼續縮放，並非以原物為基準。 |
| Set
As Active Camera：設定現在使用的Camera。 |
| Text
Display：文字說明。 |
|
|
|
 |
