VIRTOOLS 技術支援電子手冊

Dynamics

Dynamic Chain

Instruction：

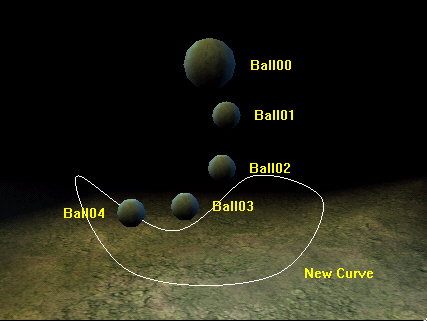

此範例如圖示中Ball04會延著New Curve移動，且由Ball00 連結至Ball04 自由的擺動，表現出動態運動的效果。

Building Blocks：

(a) Set As Active Camera－Cameras/Montage/Set As Active Camera

(b) Camera Orbit－Cameras/Movement/Camera Orbit

(d) Position On Curve－3D Transformations/Curve/Position On Curve

(e) Iterator－Logics/Array/Iterator

(f) Keep At Constant Distance－3D Transformations/Constraint/Keep At Constant Distance

製作構想：

可以利用Building Blocks－Position On Curve且配合Bezier Progression使得Ball04沿著New Curve作規律的運動；且利用Building Blocks－Iterator控制Array且配合Keep At Constant Distance使Ball與Ball之間達到連結的效果。

製作步驟：

(a) Camera

Set As Active Camera：設定現在使用的Camera。

Camera Orbit：讓Camera可以對著目標物作環繞與鏡頭伸縮等效果。設定目標物Target－New Curve，再作迴圈。

(b) Ball04

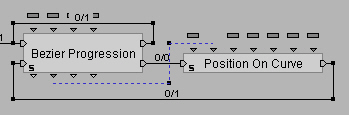

Bezier Progression：設定動作持續執行的時間Duration－10 Sec，調整物體的行進曲線Progression Curve；且由pOut輸出變數值value(介於0~1)作為Building Blocks－Position On Curve的變數Progression使用。

註：Progression Curve曲線斜率愈大表示行進速度愈快；反之斜率愈小表示行進速度愈慢；斜率變為負值表示物體向後倒退；斜率不變表示行進速率相等(如圖示)。

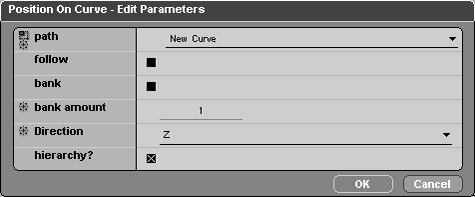

Position On Curve：設定Path－New Curve，且由pIn輸入變數Progression； Follow－FALSE，表示物體的Direction方向不會依循Curve的切線方向；Bank－FALSE，指物體不會依循坡度傾斜；Bank Amount－1，值1是一個標準值，值愈高表示傾斜的效果愈明顯；Direction－Z方向，表示物體會依循本身的Z方向前進；Hierarchy－TRUE，表示其行為也會應用及Child。

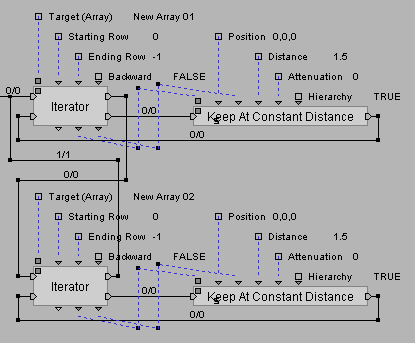

Interator：設定目標物Target－New Array01與New Array02；Starting Row－0；Ending Row－-1，值-1表示最後一個Row。

示Array依序執行；且由pOut輸出變數Targets和Objects分別作為Building Blocks－Keep At Constant Distance的變數Target和Object使用。

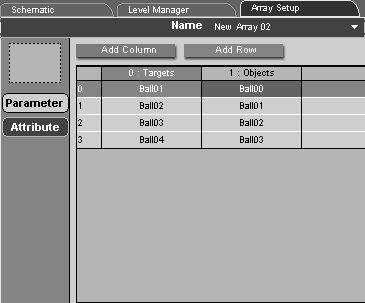

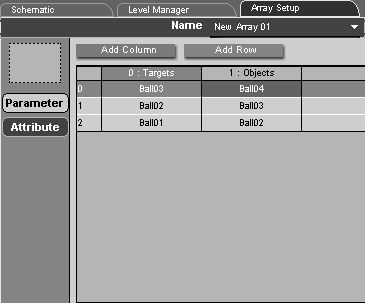

註：圖示New Array01不可再增加Row 3 (Targets－Ball00, Objects－Ball01)，以避免Ball00會隨著Ball01而移動。

Keep At Constant Distance：使Target與Object保持一定的距離。

首先由pIn輸入目標物Target和物體Object；設定以Object作為參考點的位置Position(X,Y,Z)；Target與Object間的距離Distance－1.5；Target跟隨著Object移動的速度Attenuation－0，表示立即的反應，值愈大表示延遲的時間愈久；勾選Hierarchy－表示其行為也應用在Child上(如圖示)。
