Logics
|
| Interpolator
Matrix |

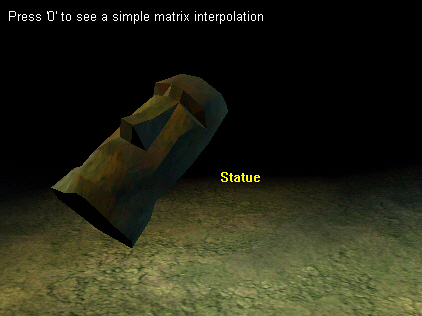

| 使Statue隨著預先設定的位置移動，且Direction也依設定而改變，可以表現出物體飄移的效果。 |
| (a)
Set As Active Camera－Cameras/Montage/Set As Active Camera
|
| (b)
Text Display－Interface/Text/Text Display |
| (c)
Key Event－Controllers/Keyboard/Key Event |
| (d)
Bezier Progression－Logics/Loops/Bezier Progression |
|
(e) Interpolator－Logics/Interpolator/Interpolator |
| (f)
Set Local Matrix－3D Transformations/Basic/Set Local Matrix
|

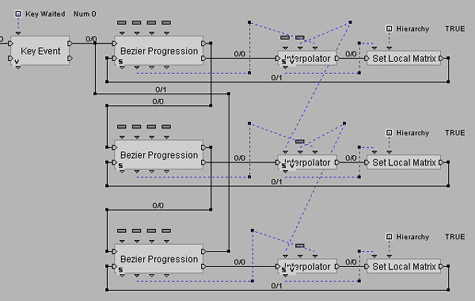

| 利用Building
Blocks－Set Local Matrix設定Statue行進四個位置的Matrix值(包含值Right,
Up, Dir, Position)，配合Building Blocks－Bezier Progression、Interpolator即可達到Statue緩慢移動的效果。 |
|
Set
As Active Camera：設定現在所使用的Camera。
|
| 設定Target－NA即正前方。
Text Display：文字說明。 |
| Key
Event：設定當按下控制鍵'0'時傳遞出訊息。 |
| Bezier
Progression：設定Duration－表示動作持續執行的時間；設定A、B值－表示Bezier-interpolated的最大與最小值。 |
|

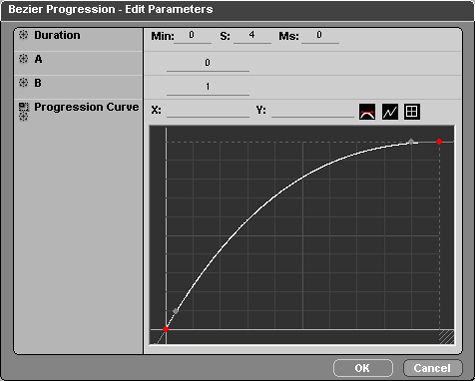

調整物體行進曲線Progression Curve (如圖示)。 |
| 利用由pOut輸出的變數值Value作為Building
Blocks－Interpolator的內插值。 |
|

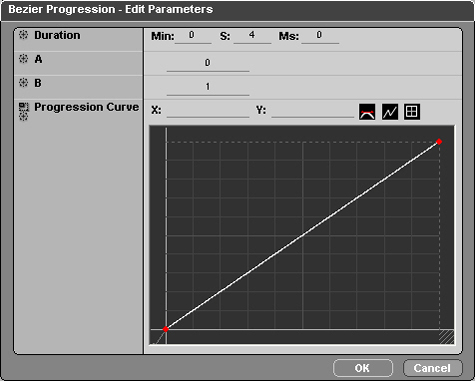

| 註：Progression
Curve曲線斜率愈大表示行進速度愈快；反之斜率愈小表示行進速度愈慢；斜率變為負值表示物體向後倒退(本範例已設定行進路線的Position，故不能使Statue倒退)；斜率不變表示行進速率相等(如圖示)。 |
|

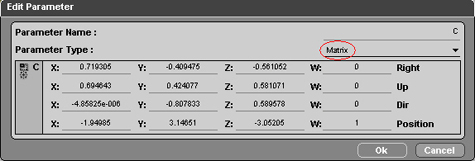

Interpolator：首先設定Edit
Parameter/Parameter Type－Matrix，C值為輸出值可以忽略不必設定(如圖示)。
|

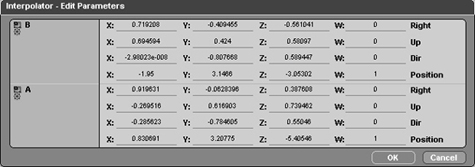

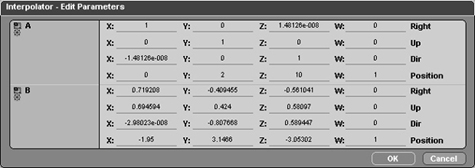

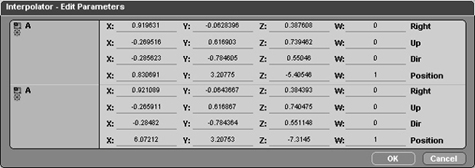

| 設定A、B值即Matrix變化的初始以及最終值(其中第一個Building
Blocks－Interpolator的B值必須和第二個Building Blocks－Interpolator的A值相同，同理第二個Building
Blocks－Interpolator的B值必須和第三個Building Blocks－Interpolator的A值相同，這樣才能使Statue產生流暢移動的效果)。 |
| 由pIn輸入變數Value作為內插值，再由pOut輸出變數Matrix作為Building
Blocks－Set Local Matrix的Local Matrix值。 |
|
Set
Local Matrix：由pIn輸入Local Matrix值。勾選Hierarchy表示Building
Block也可以應用在Child。
|
|
|
|
 |
