Logics
|
| Interpolator
Vector |

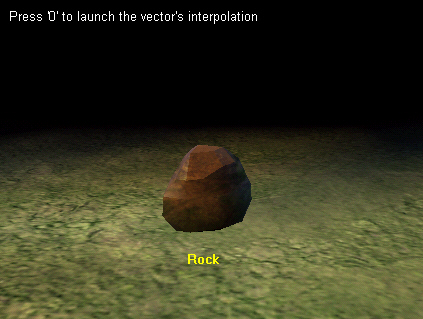

| 此範例可以和「Bezier
Progression」作一個比較。當Rock接收到訊息後會移動至指定的位置，然後再自動移動回原位。 |
| (a)
Set As Active Camera－Cameras/Montage/Set As Active Camera
|
|
(b) Text Display－Interface/Text/Text Display |
| (c)
Key Event－Controllers/Keyboard/Key Event |
|
(d) Identity－Logics/Calculator/Identity |
| (e)
Bezier Progression－Logics/Loops/Bezier Progression |
| (f)
Interpolator－Logics/Interpolator/Interpolator |
|
(g) Move To－3D Transformations/Movement/Move To |
| (h)
Translate－3D Transformations/Basic/Translate |

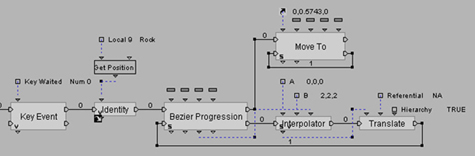

| 利用Building
Blocks－Translate、Move To再配合－Bezier Progression、Interpolator便可使Rock向指定的位置移動，且可以調整行進速度和路線。 |
|
Set
As Active Camera：設定現在所使用的Camera。
|
|
Text Display：文字說明。 |
|
Key Event：設定當按下控制鍵'0'時傳遞出訊息。 |

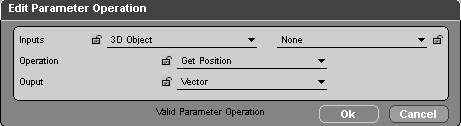

| Get
Position：取得3D Object(Rock)的位置Vector(X, Y, Z)，且由pOut輸出。
|
| Identity：由pIn輸入位置Vector(X,
Y, Z)，再由pOut輸出此值。 |
|

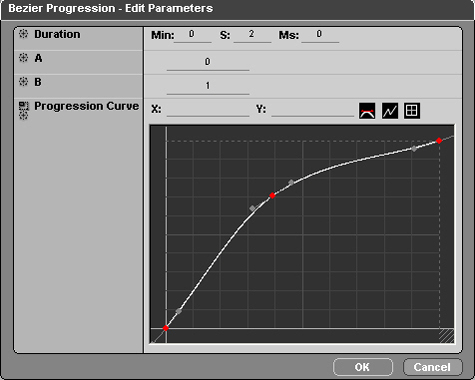

Bezier Progression：設定Duration－表示Rock行進持續執行的時間；設定A、B值－表示Bezier-interpolated的最大與最小值。 |
| 調整變化曲線Progression
Curve (如圖示)。 |
| 利用由pOut輸出的變數值Delta(內插值Value的減少值)作為Building
Blocks－Interpolator的內插值。 |
| 由Loop
Out輸出表示指定Rock前進至指定的位置，待Rock到達定位後再從Out輸出至Building
Block－Move To使Rock移動回原點。 |
|
| 註：Progression
Curve曲線斜率愈大表示行進速度愈快；反之斜率愈小表示行進速度愈慢；斜率不變表示行進速率相等(如圖示)。 |
|

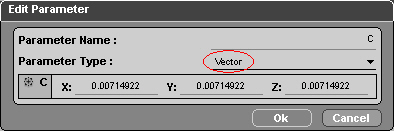

Interpolator：首先設定Edit
Parameter/Parameter Type－Vector，C值為輸出值可以忽略不必設定(如圖示)。
|
| 設定A、B值即行進位置Vector(X,
Y, Z)的初始以及最終值。 |
| 由pIn輸入變數Value作為內插值，再由pOut輸出變數C作為Building
Block－Translate的變數Translate Vector(X, Y, Z)。 |
|
Translate：由In輸入Translate Vector(X, Y, Z)；設定Referential－'-NULL-'或'Rock'皆可；勾選Hierarchy表示Building
Block也可以應用在Child。 |

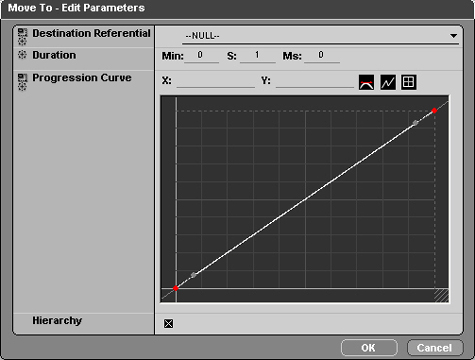

| Move
To：如圖示。由pIn輸入Destination Point；設定Destination Referential－'-NULL-'，必須以World座標軸為參考；設定行進時間Duration(Minute,
Second, Millisecond)；Progression Curve－表示Rock的移動方式以及速率的變化。
|
|
| 註：Progression
Curve曲線斜率愈大表示行進速度愈快；反之斜率愈小表示行進速度愈慢；斜率變為負值表示物體向後倒退(如圖示)。 |
|
|
|
 |
