Logics
|
| Switch
On Message |

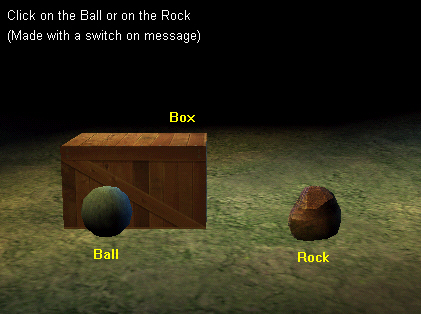

| 點選(OnClick)Ball或是Rock時，Box便移動至點選的物體中，待到達物體後，Box又會自動移動回原位。 |
| (a)
Switch On Message－Logics/Message/Switch On Message |
| (b)
Get Message Data－Logics/Message/Get Message Data |
| (c)
Move To－3D Transformations/Movement/Move To |
|
(d) Wait Message－Logics/Message/Wait Message |
| (e)
Send Message－Logics/Message/Send Message |
|
(f) Set As Active Camera－Cameras/Montage/Set As Active
Camera |
| (g)
Text Display－Interface/Text/Text Display |
| 主要是利用Building
Blocks－Send Message、Wait Message與Get Message Data作為命令和資料的傳遞，再配合Building
Blocks－Move To便可使Box移動至指定的位置。 |
|
Switch
On Message：設定傳入的訊息Message 0－Go To Ball、Message
1－Go To Rock。
|
| Get
Message Data：由pIn輸入訊息名稱並取得發射訊息者的資料－Position，且由pOut傳出。 |

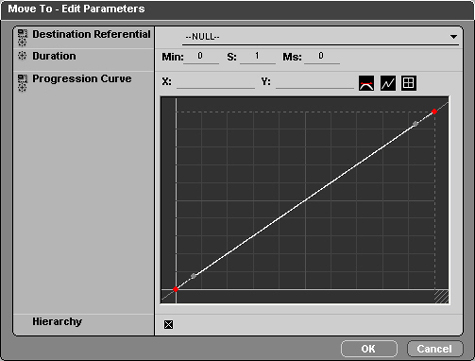

| Move
To：如圖示，由pIn輸入Destination Point(X, Y, Z)；設定Destination
Referential－'-NULL-'，必須以World座標為參考決定Box的位置；設定行進時間Duration(Minute,
Second, Millisecond)；Progression Curve－Box的移動方式以及速率的變化。
|
|
| 註：Progression
Curve曲線斜率愈大表示行進速度愈快；反之斜率愈小表示行進速度愈慢；斜率變為負值表示物體向後倒退(如圖示)。 |
|

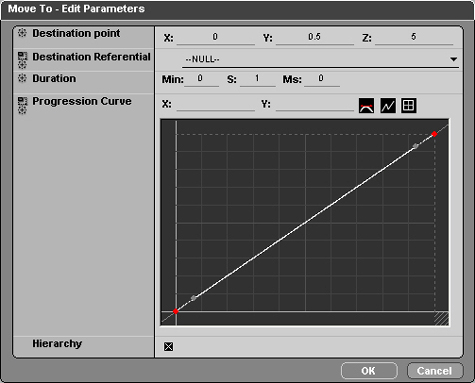

Move To：如圖示，設定移動目標點Destination Point(X, Y, Z)。其餘設定皆與上面所示Building
Blocks－Move To相同。 |
| Wait
Message：等待訊息Message－OnClick的傳入。 |

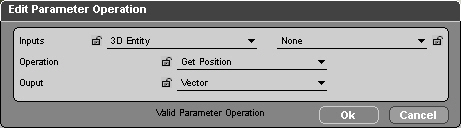

| Get
Position：取得3D Entity－Ball的位置Position(X, Y, Z)且由pOut輸出。
|
|
Send
Message：設定訊息名稱Message－Go to Ball；接收訊息的對象Dest－Box，且由pIn輸入變數Position(X,
Y, Z)。
|
|

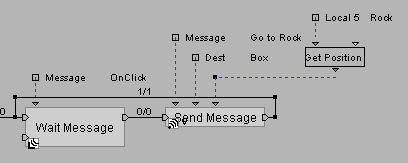

Wait Message：其設定與Ball的Building Blocks－Wait Message相同。
|
|
Get Position：其設定與Ball的Building Blocks－Get Position相同。 |
| Send
Message：其設定與Ball的Building Blocks－Send Message相同。
|
| Set
As Active Camera：設定現在使用的Camera。 |
|
Text Display：文字說明。 |
|
|
|
 |
