ParticleInterators
|
| Palo
Obstacle |

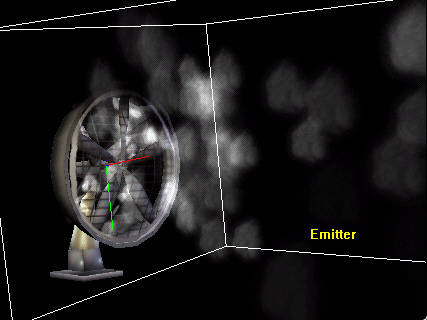

| 當Particle從Frame－Emitter發射後，會從Helix的縫隙間竄出且呈現煙霧擴散的效果。 |
| (a)
Rotate－Transformations/Basic/Rotate |
|
(b) Disc Particle System－Particles/Disc Particle System
|
| (c)
Set Position－3D Transformations/Basic/Set Position |
|
(d) Set Orientation－3D Transformations/Basic/Set Orientation |
| (e)
Set Parent－3D Transformations/Basic/Set Parent |
|
(f) Set As Active Camera－Cameras/Montage/Set As Active
Camera |
| Particle從Frame－Emitter發射後，可以在Emitter添加屬性Particle
Global Wind：Force使得Particle在發射後會呈現煙霧擴散的效果；且於Helix(01~05)添加屬性Particle
Object Deflector，使Particle不會穿透Helix而更增添真實的效果。 |
|

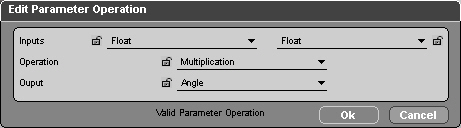

Multiplication：由pIn輸入變數(Float)與參數Particle
Global Wind：Force(Float)後，由pOut輸出角度值(Angle)
(如圖示)。
|
|

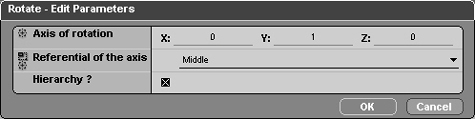

Rotate：設定Axis of Rotation(X, Y, Z)－(0, 1,
0)；由pIn輸入變數Angle of Rotation(Turn, Degree)；設定參考軸Referential
of the Axis－Middle；勾選Hierarchy表示Building
Blocks也同樣應用在Child(如圖示)。 |
|

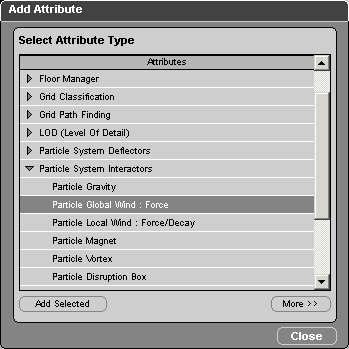

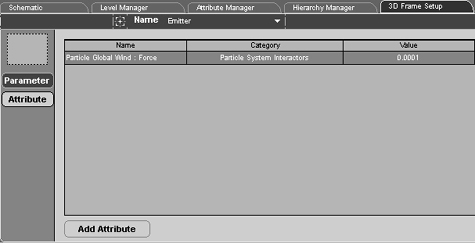

Particle
Systems：在Frame－Emitter增加屬性Particle Global
Wind：Force， Value調為－0.0001，使Particle呈現煙霧擴散的效果(如圖示)。
|

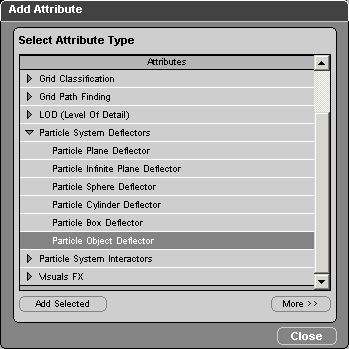

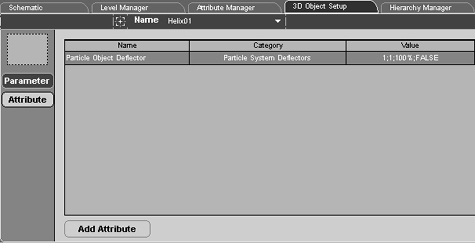

| 同理在3D
Objects－Helix(01~05)增加屬性Particle Object
Deflector， Value(Response, Friction, Density,
Smoothed Normal)調為－(1, 1, 100%, FALSE)，使Particle無法穿透3D
Objects－Helix (如圖示)。 |
| 在此就Building
Blocks－Particle Systems更改之處加以說明(如圖示)。 |

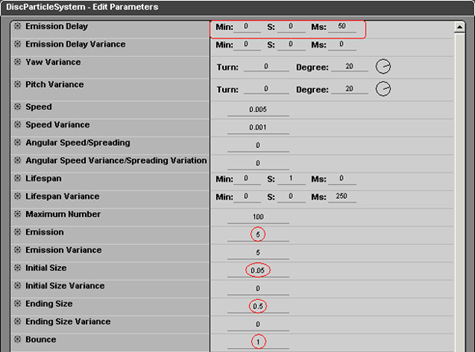

| Emission
Delay－200 Ms→0 Ms，表示Particle呈連續發射，沒有中斷時間。 |
| Emission－10
Ms→5 Ms，表示減少Particle每次發射時的數量。 |
|
Initial Size－1→0.05，表示縮小Particle最初的尺寸。 |
|
Ending Size－0.1→0.5，表示增加Particle最終的尺寸。 |
| Bounce－0.8→1，表示增加Particle的反彈力。
|

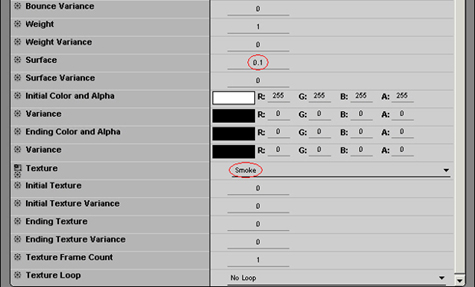

| Surface－1→0.1，表示減少Particle的表面積。 |
| Texture－Radial，選擇組成Particle的Texture。
|
| Set
Position：設定位置Position(X, Y, Z)－(0, -0.5,
0)；參考點Referential－Middle；勾選Hierarchy表示Building
Blocks也同樣應用在Child。 |
|

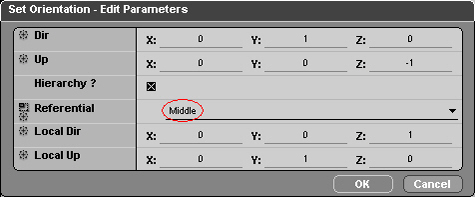

Set Orientation：設定Direction(X, Y, Z)－(0,
1, 0)；Up(X, Y, Z)－(0, 0, -1)；勾選Hierarchy表示Building
Blocks也同樣應用在Child；設定參考點Referential－Middle；設定Local
Direction(X, Y, Z)－(0, 0, 1)；Local Up(X,
Y, Z)－(0, 1, 0)。 |
|
Set Parent：設定Parent－Middle。 |
| Set
As Active Camera：設定現在所使用的Camera。 |
|
|
|
 |
