VIRTOOLS 技術支援電子手冊

(a) Fire

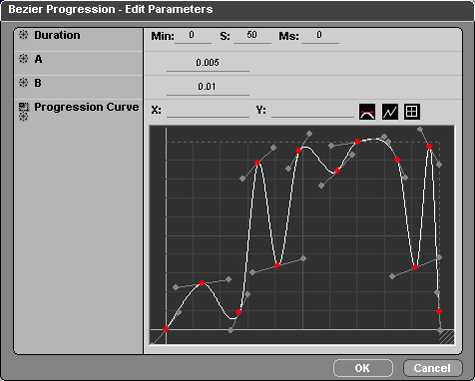

Bezier Progression：設定Duration－表示速度變化持續執行的時間；設定A、B值－表示Bezier-interpolated的最大與最小值。

調整速度變化曲線Progression Curve (如圖示)。

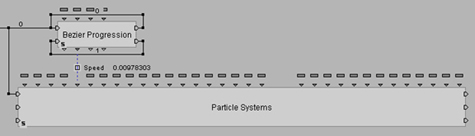

利用由pOut輸出的變數值Value(介於0.005~0.01)作為Building Blocks－Particle Systems的變數值Speed，且由Loop Out輸出作迴圈來表示速度持續的變化。

註：Progression Curve曲線斜率為正表示速度增加，反之斜率為負表示速度減少；斜率愈大表示速度變化愈快，反之斜率愈小表示速度變化愈慢(如圖示)。

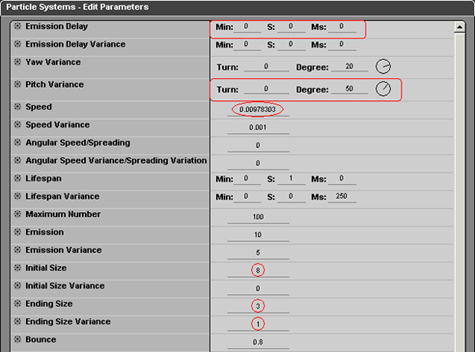

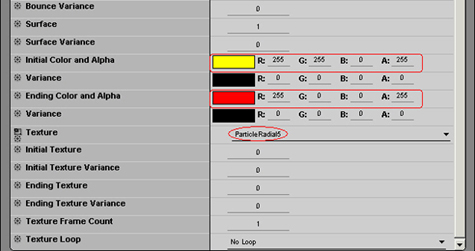

Particle Systems：在此就更改之處加以說明(如圖示)。

Emission Delay－200 Ms→0 Ms，表示Particle呈連續發射，沒有中斷時間。

Pitch Variance－20度→50度，表示增加Particle在YZ平面上的變化量。

Speed－由pIn輸入變數值Speed(介於0.005~0.01)。

Initial Size－1→8，表示增加Particle初始的尺寸。

Ending Size－0.1→3，表示增加Particle最終的尺寸。

Ending Size Variance－0→1，表示增加Particle最終尺寸的變化量。

Initial Color and Alpha－(255, 255, 255, 255)→(255, 255, 0, 255)，更改Particle初始的顏色值。

Ending Color and Alpha－(0, 0, 0, 0)→(255, 0, 0, 255)，更改Particle最終的顏色值。

Texture－Particle Radial5，選擇組成Particle的Texture。

(b) Smoke

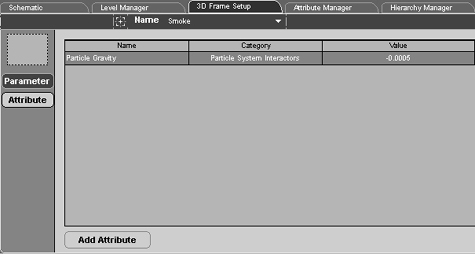

Particle Systems：首先在Frame－Smoke增加屬性Particle Gravity，Value(Parameter Value)調為－-0.0005，使Particle會因重力作用而向-Y方向前進 (如圖示)。

註：因為Particle的重量設定為0，所以不受屬性Particle Gravity的影響。

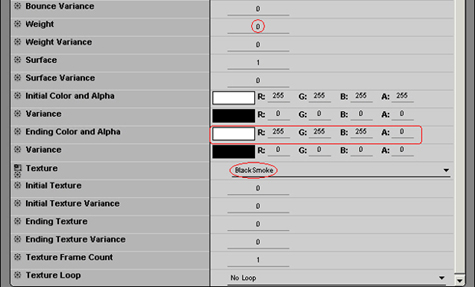

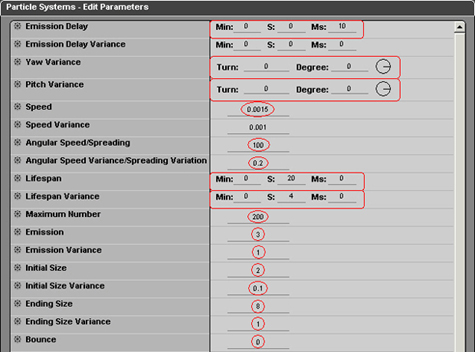

在此就Building Blocks－Particle Systems更改之處加以說明(如圖示)。

Emission Delay－200 Ms→10 Ms，表示減少Particle每次發射的中斷時間。

Yaw Variance－20度→0度，表示在XZ平面上無Particle的變化量。

Pitch Variance－20度→0度，表示在YZ平面上無Particle的變化量。

Speed－0.005→0.0015，表示降低Particle發射的速度。

Angular Speed/Spreading－0→100，表示增加Angular Speed/Spreading值。

Angular Speed Variance/Spreading Variation－0→0.2，表示增加Particle的Angular Speed/Spreading的變化量。

Lifespan－1 Sec→20Sec，表示延長每次Particle發射的時間。

Lifespan Variance－250 Ms→4 Sec，表示增加每次Particle發射時間的變化量。

Maximum Number－100→200，表示增加每個Frame所顯示Particle的最大量。

Emission－10→3，表示減少每次Particle發射的數量。

Emission Variance－5→1，表示減少每次Particle發射的變化量。

Initial Size－1→2，表示增加Particle初始的尺寸。

Initial Size Variance－0→0.1，表示增加Particle初始尺寸的變化量。

Ending Size－0.1→8，表示增加Particle最終的尺寸。

Ending Size Variance－0→1，表示增加Particle最終尺寸的變化量。

Bounce－0.8→0，表示減少Particle的回彈量。

Weight－1→0，表示Particle無重量。

Ending Color and Alpha－(0, 0, 0, 0)→( 255, 255, 255, 0)，更改Particle最終的顏色值。

Texture－Black Smoke，選擇組成Particle的Texture。

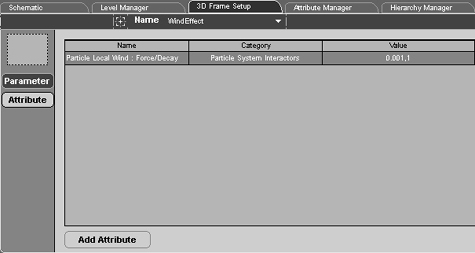

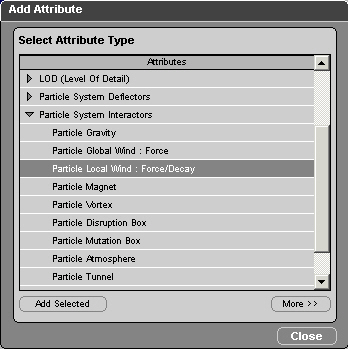

Wind Effect：首先在Frame－Wind Effect增加屬性Particle Local Wind：Force/Decay，Value(X, Y)調為－(0.001, 1)，使Particle會因風力作用而轉變前進方向且改變形狀。

(d) Funtain

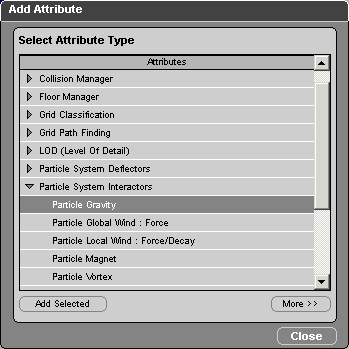

Particle Systems：首先在Frame－Funtain增加屬性Particle Gravity，Value(Parameter Value)調為－0.0001，使Particle會因重力作用而向Y方向前進 (如圖示)。

註：Frame－Funtain與Frame－Smoke所含有的屬性Particle Gravity(值分別為-0.0005與0.0001)會相互產生影響，所以Frame－Funtain所產生的Particle會因為Frame－Funtain而上升且會因為Frame－Smoke又向下降落。

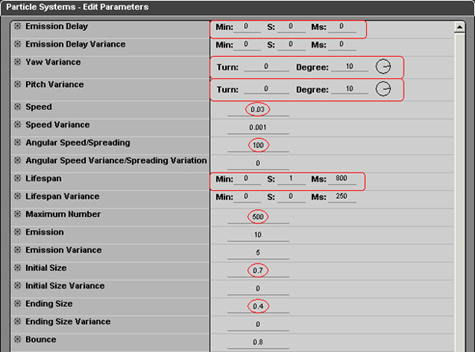

在此就Building Blocks－Particle Systems更改之處加以說明(如圖示)。

Emission Delay－200 Ms→0 Ms，表示Particle呈連續發射，沒有中斷時間。

Yaw Variance－20度→10度，表示減少XZ平面上Particle的變化量。

Pitch Variance－20度→10度，表示減少YZ平面上Particle的變化量。

Speed－0.005→0.03，表示增加Particle發射的速度。

Angular Speed/Spreading－0→100，表示增加Angular Speed/Spreading值。

Lifespan－1 Sec→1Sec 800Ms，表示延長每次Particle發射的時間。

Maximum Number－100→500，表示增加每個Frame所顯示Particle的最大量。

Initial Size－1→0.7，表示縮小Particle初始的尺寸。

Ending Size－0.1→0.4，表示增加Particle最終的尺寸。

Initial Color and Alpha－(255, 255, 255, 255)→(100, 100, 200, 255)，更改Particle初始的顏色值。

Ending Color and Alpha－(0, 0, 0, 0)→(0, 0, 255, 0)，更改Particle最終的顏色值。

Texture－Particle Radial，選擇組成Particle的Texture。

(e) Camera

Set As Active Camera：設定現在所使用的Camera。
