Visuals
|
| 2D
Overlay FX |
| 此範例中利用Building
Blocks－Clouds Around製造出六面體的Cube且可以配合調整Texture、調色與混色等功能作出場景遮蔽的效果。 |
| (a)
Identity－Logics/Calculator/Identity |
| (b)
Clouds Around－World Environments/Background/Clouds Around
|
|
(c) Set As Active Camera－Cameras/Montage/Set As Active
Camera |
| (d)
Camera Orbit－Cameras/Movement/Camera Orbit |
|
(e) Text Display－Interface/Text/Text Display |

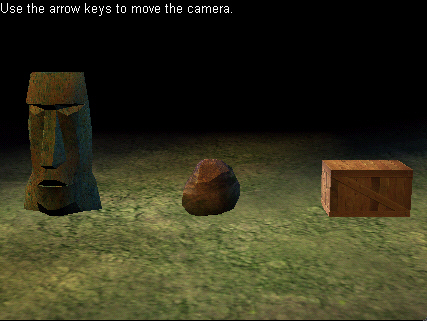

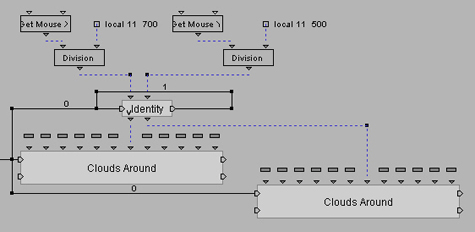

| 利用Building
Blocks－Clouds Around製作出Cube且配合Texture、調色與混色等功能作出場景遮蔽的效果；此外，利用Mouse的位置控制遮蔽空間的可視範圍，以達到互動的效果。 |
|
Get
Mouse X：取得Mouse位置的X值(Integer)，且由pOut輸出。
|
|

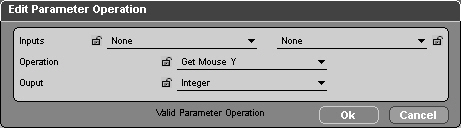

Get Mouse Y：取得Mouse位置的Y值(Integer)，且由pOut輸出。 |

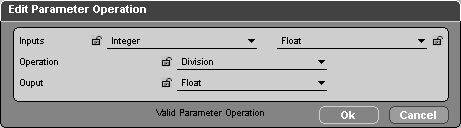

| Division：將Mouse取得的位置X、Y值縮小，利用Integer/Float＝Float。 |
|
Identity：由pIn輸入兩值再從pOut輸出，且作迴圈。
|
|
| 註：在此可以將Division由pOut輸出的兩值分別直接輸入兩個Building
Blocks－Clouds Around 作為變數Distorsion使用，省略了Building
Blocks－Identity。 |
|
|

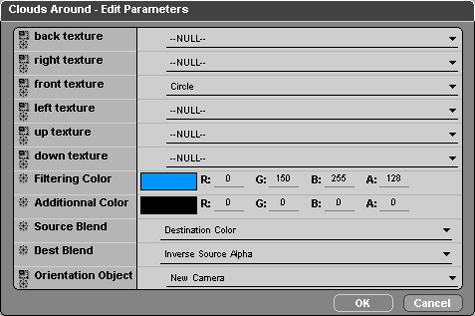

Clouds Around：於六面Cube所使用的Texture中只設定Font Texture－Circle；設定過濾色Filtering
Color(R, G, B, A)－(0, 150, 255, 128)；所附加在Textures的顏色Additional
Color(R, G, B, A)－(0, 0, 0, 0)；Source Blend－Destination
Color；Dest Blend－Inverse Source Alpha；Orientation
Object－New Camera，所以Cube和所使用的Texture－Circle不會隨著鏡頭轉動而旋轉。
|

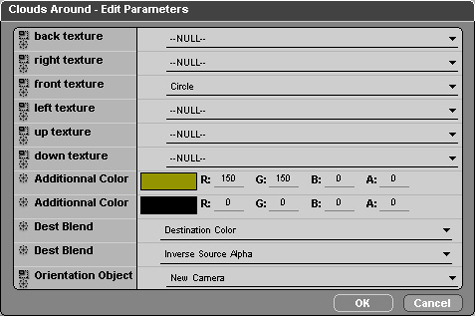

| Clouds
Around：於六面Cube所使用的Texture中只設定Font Texture－Circle；附加在Textures的顏色Additional
Color(R, G, B, A)－(150, 150, 0, 0)、(0, 0, 0,
0)；Dest Blend－Destination Color、Inverse Source
Alpha；Orientation Object－New Camera，所以Cube和所使用的Texture－Circle不會隨著鏡頭轉動而旋轉。 |
|

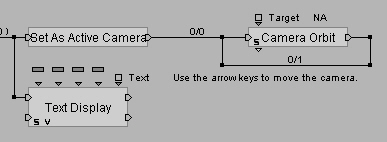

Set As Active Camera：設定現在所使用的Camera。
|
|
Camera Orbit：設定觀看目標Target－'-NULL-'，且作迴圈。
|
| Camera
Orbit預設值為Page Up－鏡頭拉近；Page Down－鏡頭拉遠；方向鍵Up和Down－繞X軸旋轉；方向鍵Left和Right－繞Y軸旋轉；Right
Shift－速度* 2。
|
| Text
Display：文字說明。
|
|
