Visuals

Env Map

Instruction：

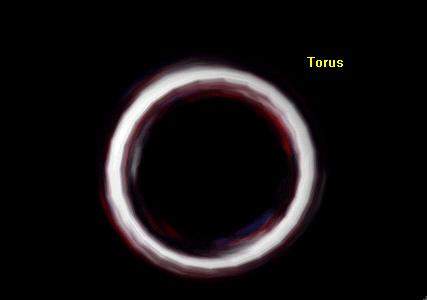

在此示範物體模擬金屬表面受光後反光的效果，且在旋轉時會因受光點不同而有不同的反光變化。

Building Blocks：

(a) Rotate－Transformations/Basic/Rotate

(b) Environment Mapping－Materials-Textures/Mapping/Environment Mapping

製作構想：

利用Building Blocks－Environment Mapping造成動態的反光效果，且可以配合Building Blocks－Rotate來觀察反光點的變化。

製作步驟：

(a) Torus

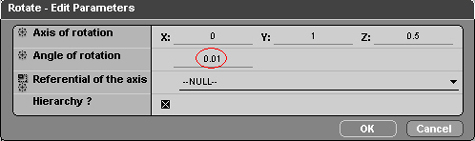

Rotate：設定Axis of Rotation－(0, 1, 0.5)；旋轉角度值Angle of Rotation－0.01；Referential of the Axis－'-NULL-'；勾選Hierarchy表示Building Blocks也可以應用在Child(如圖示)。

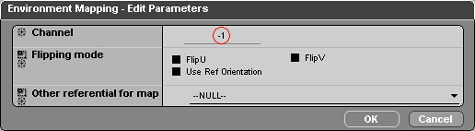

Environment Mapping：設定Channel－'-1'，表示於預設材料下計算Environment Mapping，其它值表示在特殊的Channel；Flipping mode－均不勾選；other referential for map－'-NULL-' (如圖示)。

(b) Camera

Set As Active Camera：設定現在所使用的Camera。
