Visuals
|
| Level
Of Detail Sphere |

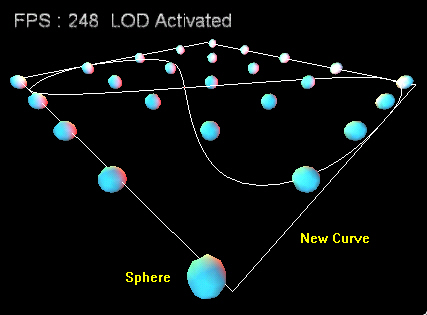

| 為了增加電腦的運作效率，增進3D互動的流暢度，此範例中運用了LOD(Level
Of Detail)的技巧來達到減面的效果，且利用Camera在軌道中行走以便於觀察Sphere減面的時機與形態；於螢幕的左上方同時也顯示FPS(Frames
Per Second)，其中於減面後會造成FPS較高，反之減面前的FPS較少。 |
| (a)
Set As Active Camera－Cameras/Montage/Set As Active Camera |
|
(b) Key Waiter－Controllers/Keyboard/Key Waiter |
| (c)
Timer－Logics/Loops/Timer |
| (d)
Sequencer－Logics/Streaming/Sequencer |
|
(e) Activate Script－Narratives/Script Management/Activate
Script |
| (f)
Deactivate Script－Narratives/Script Management/Deactivate
Script |
| (g)
Restore IC－Narratives/States/Restore IC |
| (h)
Bezier Progression－Logics/Loops/Bezier Progression |
|
(i) Position On Curve－3D Transformations/Curve/Position
On Curve |
|
(j) Group Iterator－Logics/Groups/Group Iterator |
| (k)
Identity－Logics/Calculator/Identity |
| (l)
Set Attribute－Logics/Attribute/Set Attribute |
|
(m) LOD Manager Options－Optimizations/Level Of Detail/LOD
Manager Options |
|
(n) Statistics－Optimizations/System/Statistics |
| (o)
Create String－Logics/Strings/Create String |
|
(p) Create System Font－Interface/Fonts/Create System Font |
| (q)
Set Font Properties－Interface/Fonts/Set Font Properties |
|
(r) 2D Text－Interface/Text/2D Text |
| 可以利用Building
Blocks－Set Attribute設定Sphere在LOD的Screen與Faces值，且利用Building
Blocks－LOD Manager Options切換LOD 的狀態；在Camera的應用上，使其規律地在軌道New
Curve上運行，以便於觀察Sphere在LOD 狀態下減面的時機與形態；文字顯示上，利用 Building
Blocks－Statistics 取得FPS(Frames Per Second)且配合Building
Blocks－Create String與2D Text 等將文字與狀態顯示於螢幕 的左上方。 |
|

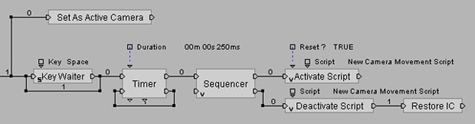

Set
As Active Camera：設定現在使用的Camera。
|
|
Key Waiter：鍵盤控制鍵設定為'Space'鍵。 |
| Timer：設定延遲時間Duration－250
Ms。 |
| Sequencer：每次訊息由In進入後，會依次由Out
0…Out n輸出。 |
|
Activate Script：設定Reset－True，表示Script會執行Reset動作；設定Behavioral
Object－New Camera，以及所執行的Script－New Camera Movement Script。 |
| Deactivate
Script：中斷Script的執行；設定Behavioral Object－New Camera，以及所中斷的Script－New
Camera Movement Script。 |
| Restore
IC：將所有設定回復至初始設定值IC(Initial Condition)。 |

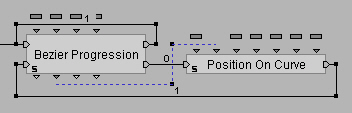

| (b)
New Camera Movement Script |
|

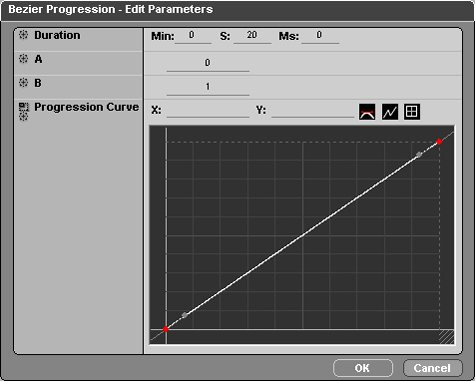

Bezier Progression：設定動作持續執行的時間Duration－20 Sec，調整New Camera的行進曲線Progression
Curve；且由pOut輸出變數值value(介於0~1)作為Building Blocks－Position
On Curve的變數Progression使用。 |
|
| 註：Progression
Curve曲線斜率愈大表示行進速度愈快；反之斜率愈小表示行進速度愈慢；斜率變為負值表示物體向後倒退；斜率不變表示行進速率相等(如圖示)。 |

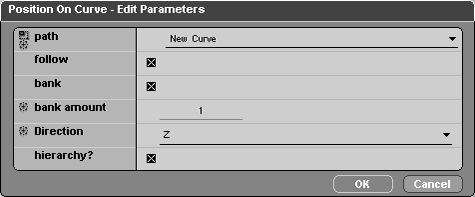

| Position
On Curve：設定Path－New Curve，且由pIn輸入變數Progression； Follow－True，表示物體的Direction方向會依循Curve的切線方向；Bank－True，指物體會依循坡度傾斜；Bank
Amount－1，值1是一個標準值，值愈高表示傾斜的效果愈明顯；Direction－Z方向，表示物體會依循本身的Z方向前進；Hierarchy－True，表示其行為也會應用及Child。 |
|

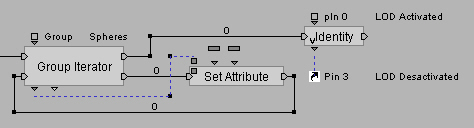

Group Iterator：首先設定Group－Spheres，其Group內容為所有的Sphere，且由pOut輸出變數Element。 |
|
Identity：設定pIn0－LOD Activated，且由pOut輸出訊息。 |
|

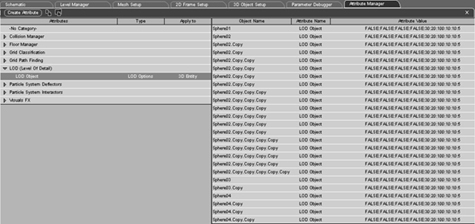

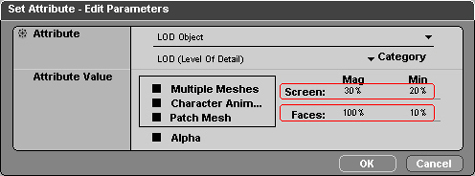

Set Attribute：由pIn輸入變數Element至Target；設定Category－LOD(Level
Of Detail)，Attribute－LOD Object，其後會自動新增一項Attribute Value(如圖示)，再設定Screen與Faces的Mag(LOD執行前的值)與Min(LOD執行後的值)值，新增後Group－Spheres的Attribute如圖示。
|
|
| 註：為了增加電腦的運作效率，增進3D互動的流暢度，可以使用LOD減面的技術。如圖示，在Mag的狀態下Screen值為30%、Faces值為100%，表示Sphere所佔的2D面積如果小於整個螢幕的30%，Sphere的面數即表現原始面數的100%；在Min的狀態下Screen值為20%、Faces值為10%，表示Sphere所佔的2D面積如果小於整個螢幕的20%，Sphere的面數即表現原始面數的10%；且減面的過程是屬於漸變的方式，以增進視覺上的舒適感。 |

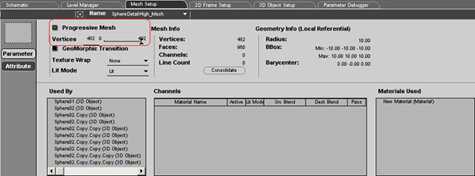

| 註：Sphere減面的情形可以利用調整Progressive
Mesh來觀察，以便於控制在Min狀態下的Screen與Faces值。 |
|

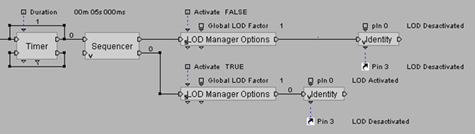

| -Timer：設定延遲時間Duration－5
Sec。 |
|
Sequencer：每次訊息由In進入後，會依次由Out 0…Out n輸出。 |
|
LOD Manager Options：設定LOD是否為Activate狀態；Global LOD Factor－1，表示在LOD的狀態下，Sphere的面數為減面後的面數乘上1。 |
|
Identity：設定pIn0，且由pOut輸出此訊息。 |
| Statistics：顯示目前的狀態，且由pOut輸出變數Frame
Rate。 |

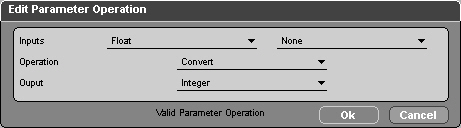

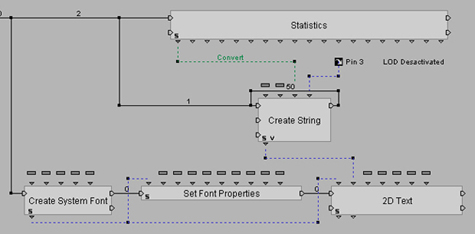

| Convert：由Float(浮點數)轉換為Integer(整數)(如圖示)。
|
|
Create String：建立字串。 |

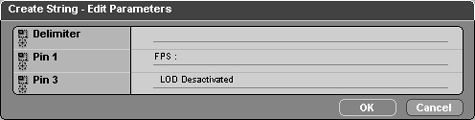

| 首先於Construct/Add
Parameter Input增加pIn 1、pIn 2與pIn 3；設定Pin 1(字串)－FPS：，且由pIn輸入變數Pin
2(整數)－Frame Rate與Pin 3(字串)－LOD Desactivated，且由pOut輸出變數Text(如圖示)。
|
|

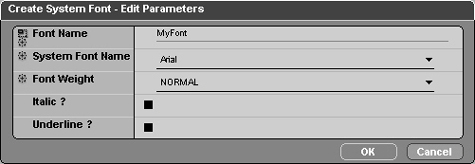

Create System Font：設定字體名稱－MyFont；字體－Arial；字體狀態－Normal；斜體Italic－False；底線－False，且由pOut輸出變數Font
Created(如圖示)。 |
|

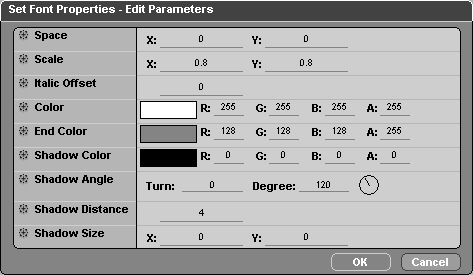

Set Font Properties：由pIn 輸入變數Font；設定字元間距(X, Y)－(0, 0)；字體尺寸倍數(X,
Y)－(0.8, 0.8)；字體傾斜值Italic Offset－0，正值表示向右傾斜，負值表示向左傾斜；字體顏色Color(R,
G, B, A)－(255, 255, 255, 255)；字體下部顏色(R, G, B, A)－(128,
128, 128, 255)；陰影色(R, G, B, A)－(0, 0, 0, 0)；陰影的角度(Turn,
Degree)－(0, 120)；陰影的長度－4；陰影大小(X, Y)－(0, 0)。 |

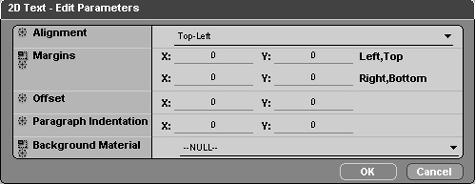

| 2D
Text：由pIn 輸入變數Font、Text；設定偏離位置－Top-Left；頁邊空白Margins (X,
Y)－(0, 0)；偏離值Offset(X, Y)－(0, 0)；縮排值Paragraph Indentation(X,
Y)－(0, 0)；背景材質Background Material－'-NULL-'。 |
|
|
|
 |
