Visuals
|
| Mini
Shadow |

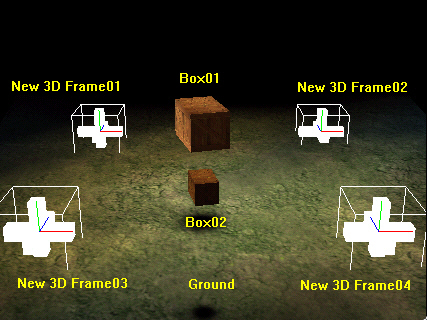

| 在此示範Box01與Box02呈現漂浮狀態的相互運動，且有陰影呈現於地面。 |
| (a)
Set As Active Camera－Cameras/Montage/Set As Active Camera
|
| (b)
Declare Floors－Collisions/Floors/Declare Floors |
|
(c) Simple Shadow－Visuals/Shadows/Simple Shadow |
|
(d) Sequencer－Logics/Streaming/Sequencer |
| (e)
Parameter Selector－Logics/Streaming/Parameter Selector |
| (f)
Keep At Constant Distance－3D Transformations/Constraint/Keep
At Constant Distance |
| (g)
Rotate Around－3D Transformations/Basic/Rotate Around |

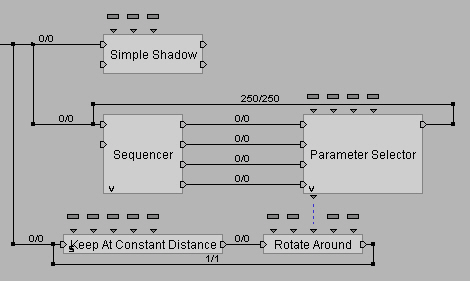

| 利用Building
Blocks－Declare Floors宣告Ground，再配合Simple Shadow將Box的陰影呈現於Ground；且利用Building
Blocks－Keep At Constant Distance使Box01與Box02保持一定的的距離，並讓Box02依次繞著New
3D Frame01至New 3D Frame04旋轉。 |
|
Set

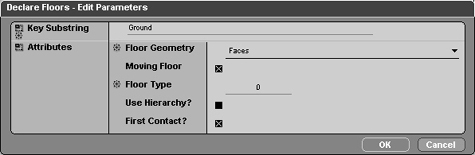

As Active Camera：設定現在所使用的Camera。 Declare Floors：宣告Ground為地面。設定目標物Key
Substring－Ground；Floor Geometry－Faces；Moving
Floor－True；Floor Type－0；Use Hierarchy－False；First
Contact－True。
|
|
| 註：宣告Floors也可以利用Ground/Add
Attribute/Floor Manager/Floor的方式，可以達到同樣的效果。 |

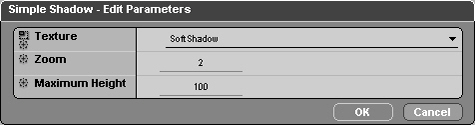

| Simple
Shadow：設定Texture－Soft Shadow；陰影大小Zoom－2；物體離地面最高限度高度Maximum
Height－100。 |
|
Sequencer：每次訊息由In進入後，會依次由Out
0…Out n輸出。
|
|

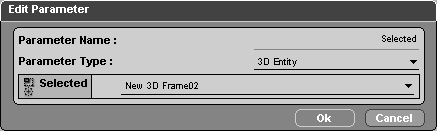

Parameter Selector：首先在pOut的Edit Parameter設定Parameter
Type－3D Entity，Selected值(輸出值)可以先忽略不必輸入(如圖示)。 |

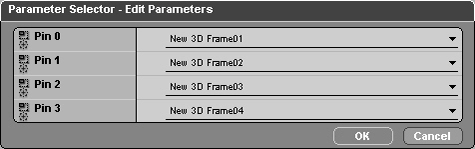

| 在Parameter
Selector設定Pin 0至Pin 3分別為New 3D Frame01至New 3D
Frame04，且由pOut輸出一Selected值作為Building Blocks－Rotate
Around的變數Referential of the Axis使用。 |

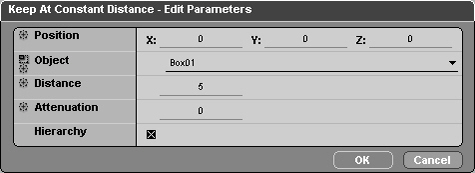

| Keep
At Constant Distance：設定位置Position(X, Y, Z)－(0,
0, 0)；目標物Object－Box01；相對距離Distance－5；Attenuation－0，表示物體對目標物的移動有立即的反應，如果Attenuation為1以上表示延遲的時間；勾選Hierarchy表示此行為也應用於3D
Entity的Child。 |
|

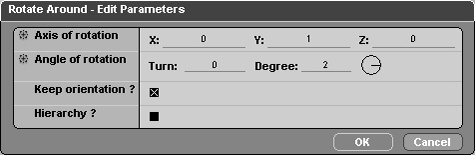

Rotate
Around：設定旋轉軸Axis of rotation(X, Y, Z)－Y軸(0,
1, 0)；旋轉角度Angle of rotation(Turn, Degree)－2；且由pIn輸入變數Referential
of the Axis；Keep orientation－True，表示物體保持一定的方向；Hierarchy－False，表示Building
Blocks也應用於Child。
|
|

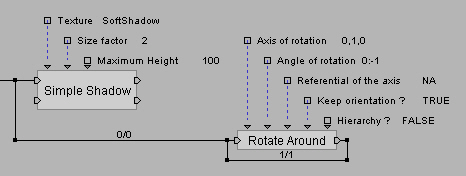

Simple Shadow：設定Texture－Soft Shadow；陰影大小Zoom－2；物體離地面最高限度高度Maximum
Height－100。 |
|
Rotate Around：設定旋轉軸Axis of rotation(X, Y, Z)－Y軸(0,
1, 0)；旋轉角度Angle of rotation(Turn, Degree)－-1；參考軸Referential
of the Axis－'-NULL-'；Keep orientation－True，表示物體保持一定的方向；Hierarchy－False，表示Building
Blocks也應用於Child。 |
|
|
|
 |
