謝慧民的網站 > 課程網站 > 首頁 > 致遠資媒_謝慧民_98_1_3D模型設計

第十八週上課及期末考：(2010.1.14及1.15)

1. 資媒二A：
• 期末成績：資媒二A期末成績。
• 繳交期限：2010年元月20日前。
• --->期中考沒交學號後三碼(2010.1.17)：002、008、021、023、029、037、042、043、603
• --->作業一致遠3D LOGO沒交學號後三碼(2010.1.17)：002、008、009、021、022、023、029、031、033、037、042、043、603。
• --->作業二料杯公仔沒交學號後三碼(2010.1.17)：002、008、021、023、029、037、042、043、601、603、607
• --->期末考沒交學號後三碼(2010.1.17)：002、006、008、010、011、014、017、021、023、029、031、033、037、041、042、043、601、603
• 允許補交，越晚交扣分越多，期末成績打出來之後交的沒有用！
• 作業二：
  • 做一個飲料杯公仔(不用做動畫)，第十八週上課前交。
  • e-mail繳交：hmhsieh@ms3.hinet.net
  • 檔名："你的學號_home02.zip"(請用File_Archive壓縮)
• 期末考：
  • 製作台南縣各鄉鎮特產公仔。
  • 請依照學號姓名對應特產資料(二A)進行製作公仔動畫。
  • 繳交檔名：動畫製作30秒以內，繳交兩個檔案，(一)、3ds max 9原始檔使用archive打包為"你的學號_final.zip"，(二)、動畫檔"你的學號_final.avi"。
  • e-mail繳交：hmhsieh@ms3.hinet.net
  • 或者期末考週上課時間交。
• 複習模型配骨架的包絡線Envelope調整：範例18a-0，螢幕錄影操作18a-0。
• 期末考fish製作。
2. 資媒二C：
• 期末成績：資媒二C期末成績。
• 繳交期限：2010年元月20日前。
• --->期中考沒交學號後三碼(2010.1.17)：002、005、011
• --->作業一致遠3D LOGO沒交學號後三碼(2010.1.17)：94...601、002、012、013、019、035、038、047。
• --->作業二飲料杯公仔沒交學號後三碼(2010.1.17)：94...601、002、005、011、013、017、029、038、041、047、059、602。
• --->期末考沒交學號後三碼(2010.1.17)：94...601、005、011、029、059。
• 允許補交，越晚交扣分越多，期末成績打出來之後交的沒有用！
• 作業二：
  • 做一個飲料杯公仔(不用做動畫)，第十八週上課前交。
  • e-mail繳交：hmhsieh@ms3.hinet.net
  • 檔名："你的學號_home02.zip"(請用File_Archive壓縮)
• 期末考：
  • 製作台南縣各鄉鎮特產公仔。
  • 請依照學號姓名對應特產資料(二C)進行製作公仔動畫。
  • 繳交檔名：動畫製作30秒以內，繳交兩個檔案，(一)、3ds max 9原始檔使用archive打包為"你的學號_final.zip"，(二)、動畫檔"你的學號_final.avi"。
  • e-mail繳交：hmhsieh@ms3.hinet.net
  • 或者期末考週上課時間交。
• 複習模型配骨架的包絡線Envelope調整：範例18c-0。
• 期末考fish1製作。
• 下學期使用的數位遊戲概論使用的Unity軟體成果介紹(三小時完成)：自製場景及互動。

第十七週上課：(2010.1.7及1.8)

1. 資媒二A：
• 第十八週要來課堂做期末考及點名，可以當天交。
• 動作檔：bip01、bip02、bip03。
• 作業二：
  • 做一個飲料杯公仔(不用做動畫)，第十八週上課前交。
  • e-mail繳交：hmhsieh@ms3.hinet.net
  • 檔名："你的學號_home02.zip"(請用File_Archive壓縮)
• 期末考：
  • 製作台南縣各鄉鎮特產公仔。
  • 請依照學號姓名對應特產資料(二A)進行製作公仔動畫。
  • 繳交期限：2010年元月20日前。
  • 繳交檔名：動畫製作30秒以內，繳交兩個檔案，(一)、3ds max 9原始檔使用archive打包為"你的學號_final.zip"，(二)、動畫檔"你的學號_final.avi"。
  • e-mail繳交：hmhsieh@ms3.hinet.net
  • 或者期末考週上課時間交。
• 期中考沒交學號後三碼(2010.1.9)：002、008、009、021、023、029、037、042、043、601、603
• 作業一致遠3D LOGO沒交學號後三碼(2010.1.9)：002、006、008、009、010、011、014、021、022、023、025、029、031、033、037、042、043、603、605、606。
• 允許補交，越晚交扣分越多，期末成績打出來之後交的沒有用！
• 到3d warehouse下載一張桌子，轉為desk.obj，有一個目錄貼圖產生，到3ds max將物件匯入並拖拉貼圖，開啟材質球視窗，用滴管吸取材質：範例17a-0，螢幕錄影操作17a-0。
• 加入Raytrace光跡追蹤貼圖，Diffuse的貼圖載入桌面貼圖，加一顆球在桌面上方：範例17a-1，螢幕錄影操作17a-1。
• 改變reflect反射顏色為灰色，透明度顏色調亮灰色，對球體做3d貼圖，加入反光效果，使用render看成果是半透明且球在桌面有反射光：範例17a-2，螢幕錄影操作17a-2。
• 為球體設定自發光及透明度，則反射的球體會更清楚，加入燈光及攝影機，讓場景有明暗，並做攝影機動畫：範例17a-3，螢幕錄影操作17a-3。
• 下載範例16a-7，到3ds max在Front加入骨架，選bip01到motion頁籤，按下小人物開始編輯骨架位置，先做骨架中心移動，依照物件大小調整骨架粗細符合他，調整的順序為Front--->Left---->Top---->perspective視窗，先把Front視窗做好：範例17a-4，螢幕錄影操作17a-4。
• 接著調整到perspective視窗，增加手指，並調整拇指骨頭位置及大小符合模型，解冰凍模型，選模形全部當皮，做皮包骨的動作，選physique指令，選骨架中心bip01、按initialize初始化套用，會有橘色的線，即完成皮包骨的工作，接下來選取骨架中心套動作，選取檔案按鈕，跳出對話視窗，到網站下載bip01、bip02、bip03的動作檔，解壓縮後選一個載入：範例17a-5，螢幕錄影操作17a-5。
• 選全部骨架，做隱藏，則動畫僅顯示人物模型及動作，使用merge將桌子的檔案物件全部加進來，並調整大小及位置，設定render的格式為DVD格式，並設為連續影格計算，設定為avi格式，按render逐張計算：範例17a-6，範例17a-7，螢幕錄影操作17a-6，動畫成果檔。
• 加分練習：做飲料杯公仔動畫或可折射桌上物件的桌子二選一。
2. 資媒二C：
• 第十八週要來課堂做期末考及點名，可以當天交。
• 動作檔：bip01、bip02、bip03。
• 作業二：
  • 做一個飲料杯公仔(不用做動畫)，第十八週上課前交。
  • e-mail繳交：hmhsieh@ms3.hinet.net
  • 檔名："你的學號_home02.zip"(請用File_Archive壓縮)
• 期末考：
  • 製作台南縣各鄉鎮特產公仔。
  • 請依照學號姓名對應特產資料(二C)進行製作公仔動畫。
  • 繳交期限：2010年元月20日前。
  • 繳交檔名：動畫製作30秒以內，繳交兩個檔案，(一)、3ds max 9原始檔使用archive打包為"你的學號_final.zip"，(二)、動畫檔"你的學號_final.avi"。
  • e-mail繳交：hmhsieh@ms3.hinet.net
  • 或者期末考週上課時間交。
• 期中考沒交學號後三碼(2010.1.9)：002、004、005、011
• 作業一致遠3D LOGO沒交學號後三碼(2010.1.9)：94601、002、012、013、019、035、038、047。
• 允許補交，越晚交扣分越多，期末成績打出來之後交的沒有用！
• 到3d warehouse下載一台鋼琴，轉為piano.obj，有一個目錄貼圖產生，到3ds max將物件匯入並拖拉貼圖，將貼錯材質面的用Flip將貼圖面朝外：範例17c-0，螢幕錄影操作17c-0。
• 加入Raytrace光跡追蹤貼圖，Diffuse的貼圖載入鋼琴上方面貼圖，加一顆球在鋼琴上方，因為該物件render出現當機情形，因此捨棄：範例17c-1，螢幕錄影操作17c-1。
• 另外找一台鋼琴，重複前面工作，改變reflect反射顏色為灰色，透明度顏色調亮灰色，對球體做3d貼圖或上色，加入反光效果，為球體設定自發光及透明度，則反射的球體會更清楚，使用render看成果是半透明且球在桌面有反射光，將球貼3D圖，做球的動畫，加入攝影機動畫，設定輸出檔.avi，計算動畫成果：範例17c-2，螢幕錄影操作17c-2。
• 加入燈光，讓場景有明暗，設定燈光的陰影功能，再render成輸出檔.avi：範例17c-3，螢幕錄影操作17c-3。
• 從第十五週上課下載範例15c-6，到3ds max在Front加入骨架，選bip01到motion頁籤，按下小人物開始編輯骨架位置，先做骨架中心移動，依照物件大小調整骨架粗細符合他，調整的順序為Front--->Left---->Top---->perspective視窗，先把Front視窗做好，接著調整到perspective視窗，增加手指，並調整拇指骨頭位置及大小符合模型，解冰凍模型，選模形全部當皮，做皮包骨的動作，選physique指令，選骨架中心bip01、按initialize初始化套用，會有橘色的線，即完成皮包骨的工作，接下來選取骨架中心套動作，選取檔案按鈕，跳出對話視窗，到網站下載bip01、bip02、bip03的動作檔，解壓縮後選一個載入：範例17c-4，螢幕錄影操作17c-4。
• 選模型全部，modify的physique展開調整第一項包絡線envelope，分內外圈，先調內圈在兩個一起調：範例17c-5，螢幕錄影操作17c-5。
• 選全部骨架，做隱藏，則動畫僅顯示人物模型及動作，重新設定會動的影格結束位置，使用merge將鋼琴的檔案物件全部加進來，並調整大小及位置，切到攝影機視窗，調整攝影機動畫及燈光位置，設定render的格式為DVD格式，並設為連續影格計算，設定為avi格式，按render逐張計算：範例17c-6，螢幕錄影操作17c-6，動畫成果檔。
• 加分練習：做飲料杯公仔動畫或可折射物件的鋼琴二選一。

第十六週上課：(2009.12.31)

1. 資媒二A：
• 動作檔：bip01、bip02、bip03。
• 作業二：
  • 做一個飲料杯公仔動畫，第十八週上課前交。
  • e-mail繳交：hmhsieh@ms3.hinet.net
  • 檔名："你的學號_home02.zip"(請用File_Archive壓縮)
• 期末考：
  • 製作台南縣各鄉鎮特產公仔。
  • 請依照學號姓名對應特產資料(二A)進行製作公仔動畫。
  • 繳交期限：2010年元月20日前。
  • 繳交檔名：動畫製作30秒以內，繳交兩個檔案，(一)、3ds max 9原始檔使用archive打包為"你的學號_final.zip"，(二)、動畫檔"你的學號_final.avi"。
  • e-mail繳交：hmhsieh@ms3.hinet.net
  • 或者期末考週上課時間交。
• 期中考沒交學號後三碼：002、008、009、011、021、022、023、029、037、042、043、601、603
• 作業一致遠3D LOGO沒交學號後三碼：002、006、008、009、010、011、014、021、022、023、025、029、031、033、037、042、043、603、605、606。
• 允許補交，越晚交扣分越多，期末成績打出來之後交的沒有用！
• 製作飲料杯公仔：使用圓柱物件加入Taper將上方開口加大，使用圓柱打成editable poly，做杯蓋：範例16a-0，螢幕錄影操作16a-0。
• 複製杯子縮小轉180度放到上方當飲料吸管插入處的凸起物，將這些物件Attach在一起，然後上顏色：範例16a-1，螢幕錄影操作16a-1。
• 使用NURBS平滑功能，使用FFD 3x3x3調整杯子成頭形：範例16a-2，螢幕錄影操作16a-2。
• 切到編輯狀態，拉出鼻子及眼睛：範例16a-3，螢幕錄影操作16a-3。
• 幫眼睛及鼻子上顏色，做出嘴巴：範例16a-4，螢幕錄影操作16a-4。
• 嘴巴點的調整及目標點焊接，做出耳朵，做手部物件，做一個5 X 2 X 1的box打成editable poly，縮放手部周圍的點，讓手的曲線出來：範例16a-5，螢幕錄影操作16a-5。
• 放大縮小把手的粗細做出來，使用extrude長出拇指，上方縮小，手部放大拉長，調整角度做鏡射：範例16a-6。
• 製作腳，依照書上的形狀製作，做鏡射，則模型公仔已有手及有腳，用instance方式做右邊的腳，加入use NURBS Subdivision讓模型平滑：範例16a-7，螢幕錄影操作16a-6。
• 加分練習：做飲料杯公仔，有做就好。
2. 資媒二C：
• 動作檔：bip01、bip02、bip03。
• 本週逢2010元旦國定假日休假一天。
• 作業二：
  • 做一個飲料杯公仔動畫，第十八週上課前交。
  • e-mail繳交：hmhsieh@ms3.hinet.net
  • 檔名："你的學號_home02.zip"(請用File_Archive壓縮)
• 期末考：
  • 製作台南縣各鄉鎮特產公仔。
  • 請依照學號姓名對應特產資料(二C)進行製作公仔動畫。
  • 繳交期限：2010年元月20日前。
  • 繳交檔名：動畫製作30秒以內，繳交兩個檔案，(一)、3ds max 9原始檔使用archive打包為"你的學號_final.zip"，(二)、動畫檔"你的學號_final.avi"。
  • e-mail繳交：hmhsieh@ms3.hinet.net
  • 或者期末考週上課時間交。
• 期中考沒交學號後三碼：002、004、005、008、011、055
• 作業一致遠3D LOGO沒交學號後三碼：94601、002、012、013、019、035、038、047。
• 允許補交，越晚交扣分越多，期末成績打出來之後交的沒有用！

第十五週上課：(2009.12.24及12.25)

1. 資媒二A：
• 下載人體模型半邊範例12a-6，使用3ds max載入， 然後做Symmetry對稱，勾選flip，全部轉為editable poly，將右邊的模型鏡射出來，將模型頸部的位置polygon刪除：範例15a-0，螢幕錄影操作15a-0。
• 到google sketch up pro 7找一個頭，轉存.obj檔，轉到3ds max 9 ，放大縮小頭以調到頸部上方：範例15a-2，螢幕錄影操作15a-2。
• 將頭下方polygon刪除，選兩者border做bridge橋接，頭與身體連起來：範例15a-4。
• 使用目標點焊接，將多餘的點及面減少：範例15a-5。
• 模型套骨架：先在Front視窗調整骨架大小，選模型將他freezen冰凍，選擇骨架中心到motion頁籤按下小人物，開始骨架編輯，先在Front視窗移動骨架到對的位置，調整粗細符合模型：範例15a-6。
• 加分練習：人體模型包括頭部連接。
2. 資媒二C：
• 製作咖啡或飲料杯公仔：使用圓柱物件加入Taper將上方開口加大，使用圓柱打成editable poly，做杯蓋：範例15c-0，螢幕錄影操作15c-0。
• 複製杯子縮小轉180度放到上方當飲料吸管插入處的凸起物，做Boolean將三個物件結合，做手部物件，做一個5 X 2 X 1的box打成editable poly，縮放手部周圍的點，讓手的曲線出來：範例15c-1，螢幕錄影操作15c-1。
• 放大縮小把手的粗細做出來，使用extrude長出拇指，上方縮小，手部放大拉長，加入use NURBS Subdivision讓模型平滑，調整角度做鏡射：範例15c-2，螢幕錄影操作15c-2。
• 製作腳，依照書上的形狀製作，做鏡射，則模型公仔已有手及有腳：範例15c-3，螢幕錄影操作15c-3。
• 用instance方式做右邊的腳，在眼睛的位置使用meshsmooth平滑化，拉周圍的點放大縮小成眼睛的形狀，選眼睛polygon做extrude，長出突出的眼睛，用cut做嘴巴形狀，使用bevel做嘴巴形狀：範例15c-4，螢幕錄影操作15c-4。
• 拉出耳朵及鼻子並在頭的嘴巴、眼睛、鼻子、耳朵、頭髮部分上不同顏色：範例15c-5，螢幕錄影操作15c-5。
• 說明期末考公仔動畫分配，套骨架，選模型全部將他們freezen冰凍，選擇骨架中心到motion頁籤按下小人物，開始骨架編輯，先在Front視窗移動骨架到對的位置，因為模型沒有身體，壓扁縮小身體胸骨的部分，移動肩頰骨到模型的手位置，縮小肩頰骨大小，調整粗細符合模型：範例15c-6，螢幕錄影操作15c-6。
• 再到Left及Top視窗調整該平面的骨架讓骨架與模型fit，到perspective窗完成調整後，解冰凍模型，選媒形全部當皮，做包骨的動作，選physique指令，選骨架中心bip01、按initialize初始化套用，會有橘色的線，即完成皮包骨的工作，接下來選取骨架中心套動作，到motion頁籤按腳丫子，按步幅設定，作後做計算，壓下播放鍵就可以播放動作，選全部骨頭按右鍵選hide selection隱藏起來，就可以看到只有公仔的動畫：範例15c-7，螢幕錄影操作15c-7。
• 加分練習：做飲料杯公仔，至少要有眼睛。

第十四週上課：(2009.12.17)

1. 資媒二A：
• 用Loft物件製作響尾蛇：在top視窗作一條蛇形的線，切到點編輯全選按右鍵轉為bezier曲線，切到移動針對每一個點進行幅度調整，讓線比較平滑：範例14a-0，螢幕錄影操作14a-0。
• 再做circle、ellipse、Ngon，做出圓、橢圓、三角形的形狀，選線作loft物件，改變path的值從0到100之間，代表線起點到終點的位置，get shape，選頭部三角形，15的位置橢圓形、25、50、100的地方圓形，可以在之間多加幾個圓形斷面：範例14a-1，螢幕錄影操作14a-1。
• 利用deformation的scale功能調整身體各部份的粗細：範例14a-2，螢幕錄影操作14a-2。
• 在線上加點，調整頭扁平部分的彎曲弧度，搭配loft selection，將頭部的點往上拉，看到響尾蛇的頭抬起：範例14a-3，螢幕錄影操作14a-3。
• 在top視窗拉骨架，調整骨架空間位置讓骨架與模型位置一致，從頭部拉到尾部：範例14a-4，螢幕錄影操作14a-4。
• 模型套骨架並拉動作：選模型modifier list選physique，按中心點的小人物，選骨架bone01，按initialize完成橘色線套附，切到包絡線到每一個骨頭影響區，調整影響區大小讓紅色點包住模型，選骨頭測試動作是否順暢：範例14a-5，螢幕錄影操作14a-5。
• 使用IK Limb Solver，從尾端往前做IK chain，大約2-3跟骨頭做一個，做到頭部第一根骨頭，拉拉看每個 IK chain會造成幾根骨頭運動，按autokey，調整影格到50及100位置，拉一些骨架來讓模型運動：範例14a-6，螢幕錄影操作14a-6。
• 調整各IK在對的位置移動，範例14a-7，螢幕錄影操作14a-7。
• 加分練習：蛇的模型。
2. 資媒二C：
• 期末考：
  • 製作台南縣各鄉鎮特產公仔。
  • 請依照學號姓名對應特產資料(二C)進行製作公仔動畫。
  • 繳交期限：2010年元月20日前。
  • 繳交檔名：動畫製作30秒以內，繳交兩個檔案，(一)、3ds max 9原始檔使用archive打包為"你的學號_final.zip"，(二)、動畫檔"你的學號_final.avi"。
  • e-mail繳交：hmhsieh@ms3.hinet.net
  • 或者期末考週上課時間交。
• 調課：
  • 因2009年12月18日老師要參加元智大學舉辦的數位內容研討會發表論文，該天停課一次。
  • 補課時間：在2009年12月11日、2009年12月25日、2010年1月8日的第1節補課，也就是這三天從第1節上到第4節，請大家通知大家。
• 期中考沒交學號後三碼：002、004、005、008、011、055
• 作業一致遠3D LOGO沒交學號後三碼：94601、002、012、013、019、035、038、047。
• 允許補交，越晚交扣分越多，期末成績打出來之後交的沒有用！

第十三週上課：(2009.12.10及12.11)

1. 資媒二A：
• 期中考沒交學號後三碼：002、008、009、011、021、022、023、029、037、042、043、601、603
• 作業一致遠3D LOGO沒交學號後三碼：002、006、008、009、010、011、014、021、022、023、025、029、031、033、034、037、042、043、603、605、606。
• 允許補交，越晚交扣分越多，期末成績打出來之後交的沒有用！
• 介紹Loft物件，首先做一條折線，切到點編輯全選轉為bezier曲線，調整為平滑變化，拉兩個不同的shape如矩形及圓形，選line，切到compound objects去按Loft，然後按下get shape按鈕，去選形狀，在path的數值改為100再選另一個斷面，則斷面漸變的沿線長出的物件就被做出來了：螢幕錄影操作13a-0。
• 使用線的拉伸拉出立體，有如做響尾蛇的頭部抬起，使用deformation的scale或twist，去做整體斷面的放大縮小或旋轉：範例13a-1，螢幕錄影操作13a-1。
• 加分練習：製作出任意的loft物件。
2. 資媒二C：
• 調課：
  • 因2009年12月18日老師要參加元智大學舉辦的數位內容研討會發表論文，該天停課一次。
  • 補課時間：在2009年12月11日、2009年12月25日、2010年1月8日的第1節補課，也就是這三天從第1節上到第4節，請大家通知大家。
• 期中考沒交學號後三碼：002、004、005、008、011、055
• 作業一致遠3D LOGO沒交學號後三碼：94601、002、012、013、019、035、038、047。
• 允許補交，越晚交扣分越多，期末成績打出來之後交的沒有用！
• 用Loft物件製作響尾蛇：在top視窗作一條蛇形的線，切到點編輯全選按右鍵轉為bezier曲線，切到移動針對每一個點進行幅度調整，讓線比較平滑：範例13c-0，螢幕錄影操作13c-0。
• 再做circle、ellipse、Ngon，做出圓、橢圓、三角形的形狀，選線作loft物件，改變path的值從0到100之間，代表線起點到終點的位置，get shape，選頭部三角形，20的位置橢圓形、100的地方圓形，可以在之間多加幾個圓形斷面，到 loft的shape去看斷面的位置，可以改變path的值去調整段面的位置：範例13c-1，螢幕錄影操作13c-1。
• 在橢圓形上加edit spline，可以編輯基本的點線資料，將扁平方向用放大縮小換位置，到line選線段編輯，用refine增加一些點在line上，讓蛇身的弧度可以比較容易調整，搭配loft selection，將頭部的點往上拉，看到響尾蛇的頭抬起：範例13c-2，螢幕錄影操作13c-2。
• 在線上加點，調整頭扁平部分的彎曲弧度，利用deformation的scale功能調整身體各部份的粗細：範例13c-3，螢幕錄影操作13c-3。
• 利用材質球將蛇皮貼附在模型上，使用render看看成果，調整tiling的值來使貼附的圖較為真實：範例13c-4，螢幕錄影操作13c-4。
• 在top視窗拉骨架，調整骨架空間位置讓骨架與模型位置一致，從頭部拉到尾部：範例13c-5，螢幕錄影操作13c-5，螢幕錄影操作13c-6。
• 模型套骨架並拉動作，選模型modifier list選physique，按中心點的小人物，選骨架bone01，按initialize完成橘色線套附，切到包絡線到每一個骨頭影響區，調整影響區大小讓紅色點包住模型，按autokey，調整影格到50及100位置，拉一些骨架來讓模型運動：範例13c-6。
• 加分練習：蛇的模型，蛇頭要拉上來。

第十二週上課：(2009.12.3及12.4)

1. 資媒二A：
• 期中考沒交學號後三碼：002、008、009、011、021、022、023、029、037、042、043、601、603、607
• 作業一致遠3D LOGO沒交學號後三碼：002、006、008、009、010、011、014、021、022、023、025、029、031、033、034、037、042、043、603、605、606、607。
• 允許補交，越晚交扣分越多，期末成績打出來之後交的沒有用！
• 介紹動畫的市場價格：2D Flash動畫(500元/秒)、3D Falsh動畫(1000元/秒)、3D動畫(1400元/秒)。
• 拉一個Box做身體物件，分段數設為4x4x2，轉成Editable poly：範例12a-0，螢幕錄影操作12a-0。
• 切到面編輯，選手臂位置的面，進行Bevel長出的編輯，直到手掌做完：螢幕錄影操作12a-1。
• 長出手指：介紹Connect指令，連接兩條edge補線，從手掌切出手指位置，使用Bevel拉出各段手指，對話框切到by polygon，讓長出分開，點編輯調整粗細及位置，在指甲面上用bevel做四支手指的指甲：螢幕錄影操作12a-2。
• 長出拇指及用cut作手掌補線：選線作connect搭配ring或loop的選取，做補線，處理手臂的形狀，點編輯可以調整一些形狀的變化：範例12a-3，螢幕錄影操作12a-3。
• 繼續調整細部形狀、拇指的形狀，選點編輯做出腰身，使用connect作身體加線：螢幕錄影操作12a-4。
• 手指上加線作出幅度，調整手指長短，調整手掌外觀，用Bevel作一邊的腳，將腿的弧度調整，長出腳掌：範例12a-5，螢幕錄影操作12a-5。
• 胸部位置選點做meshsmooth拉出，腳形的調整，調整腳掌形，長出腳趾，調整形狀：範例12a-6，螢幕錄影操作12a-6。
• 加分練習：做人體模型半邊的手與腳。
2. 資媒二C：
• 調課：
  • 因2009年12月18日老師要參加元智大學舉辦的數位內容研討會發表論文，該天停課一次。
  • 補課時間：在2009年12月11日、2009年12月25日、2010年1月8日的第1節補課，也就是這三天從第1節上到第4節，請大家通知大家。
• 期中考沒交學號後三碼：002、004、005、008、011、024、029、055
• 作業一致遠3D LOGO沒交學號後三碼：94601、002、012、013、019、029、035、038、047。
• 允許補交，越晚交扣分越多，期末成績打出來之後交的沒有用！
• 介紹動畫的市場價格：2D Flash動畫(500元/秒)、3D Falsh動畫(1000元/秒)、3D動畫(1400元/秒)。
• 拉一個Box做身體物件，分段數設為4x4x2，轉成Editable poly：螢幕錄影操作12c-0。
• 切到面編輯，選手臂位置的面，進行Bevel長出的編輯，直到手掌做完及調整形狀：範例12c-1，螢幕錄影操作12c-1，螢幕錄影操作12c-2。
• 長出手指：介紹Connect指令，連接兩條edge補線，從手掌切出手指位置，使用Bevel拉出各段手指，對話框切到by polygon，讓長出分開：範例12c-3，螢幕錄影操作12c-3。
• 點編輯調整粗細及位置，在指甲面上用bevel做四支手指的指甲，長出拇指：螢幕錄影操作12c-4。
• 調整手掌點的位置，調整手指長短，調整手掌外觀，手指上加線作出骨頭幅度：範例12c-5，螢幕錄影操作12c-5。
• 手掌用meshsmooth切細，調整手背與手心的點，手臂側方向使用connect加線放大，使手臂呈現圓柱弧度：範例12c-6，螢幕錄影操作12c-6。
• 加分練習：做人體模型半邊的手與手指。

第十一週上課：(2009.11.26及11.27)

1. 資媒二A：2A期中考成績
• 期中考沒交學號後三碼：002、008、009、011、021、022、023、029、037、042、043、601、603、607
• 請在2009年11月24日前補交，如果再沒交列為期中預警名單
• 作業一致遠3D LOGO延到下星期上課日前交。
• 期中考講解：二A期中考題
  • 第一題女制服學生操作：範例11a-0。
  • 第二題馬操作：範例11a-1。
  • 第三題跳棋操作：範例11a-2。
  • 第四題B209鞋櫃操作：範例11a-3。
• B209教室電腦螢幕製作：使用Cylinder製作螢幕底盤，高度設兩段，轉為Editable poly，選取上方面，使用outline將斷面縮小並上拉，使用縮放弄成橢圓，使用cut將此面後方切出連接中心的面：範例11a-4。
• 利用選取半徑線作中點連接線，選曲半圈內部的線remove，選取半圓面向上bevel到頂，再用extrude長出一段，使用面向你的面長出厚度，依據螢幕的長相使用extrude、inset及outline做出作後的內凹面：範例11a-5。
• 上色及螢幕貼圖：叫出材質球，先用一顆球載入貼圖，另一顆球上接近黑色的顏色，先用近黑色設定給螢幕全部，選取螢幕的顯示面設定貼圖，如未貼好則加入modifier的UVW Mapping，選box則可校正貼圖的位置： 範例11a-6。
• 加分練習：做出螢幕一體成型，不用加貼圖。
2. 資媒二C：二C期中考題，2C期中考成績
• 期中考沒交學號後三碼：002、004、005、008、011、024、029、055
• 請在2009年11月24日前補交，如果再沒交列為期中預警名單
• 作業一致遠3D LOGO延到下星期上課日前交。
• 期中考講解：二C期中考題
  • 第一題小男孩操作：範例11c-0，螢幕錄影操作11c-0。
  • 第二題老鷹操作：範例11c-1，螢幕錄影操作11c-1。
  • 第三題保齡球瓶操作：範例11c-2，螢幕錄影操作11c-2，螢幕錄影操作11c-3。
  • 第四題B209液晶螢幕操作：範例11c-3，螢幕錄影操作11c-4。
• B209鞋櫃製作：從box開始，設6x2x1，轉editable poly，用inset讓面變小套用到12個面，選取12個面，作extrude將鞋櫃的內凹做出來，接著處理中間透空的部分(靠貼圖透明)：範例11c-4，螢幕錄影操作11c-5。
• 砍掉中間的面，選邊緣，作bridge橋接，讓黑的部分補面，拉出框線：螢幕錄影操作11c-6。
• 選取裡面柱子的面，用extrude長出柱子厚度：螢幕錄影操作11c-7。
• 去網路找一張seamless wood的無接縫木質貼圖，貼到模型上：範例11c-8，螢幕錄影操作11c-8。
• 加分練習：做一個鞋櫃不用貼圖。

第十週期中考：(2009.11.19及11.20)

1. 資媒二A：二A期中考題 ，2A期中考成績
• 期中考沒交學號後三碼：002、008、009、011、018、021、022、023、029、042、043、1607、603、604、607
• 請在2009年11月24日前補交，如果再沒交列為期中預警名單
2. 資媒二C：二C期中考題，2C期中考成績
• 期中考沒交學號後三碼：002、004、005、008、011、024、029、041、055
• 請在2009年11月24日前補交，如果再沒交列為期中預警名單

第九週上課：(2009.11.12及11.13)

1. 資媒二A：
• 3ds max 指令英文翻譯對照：3ds Max的中文翻譯 、A_Z中文翻譯
• 作業一：
  • 致遠Logo 3D，自行創作，
  • 繳交期限第十一週上課日，
  • 檔名：你的學號_3Dhome1.zip(請用Archive的功能打包)
  • mail交：hmhsieh@ms3.hinet.net
• 期中考： 2009.11.19
  • 第十週上課時間，
  • 考四題，兩題為建模，一題為找模型載入3ds max貼圖，一題為製作地板貼圖，將規定物件拉出或merge進來放在指定位置。
  • 第九週要上課。
  • 使用emai繳交：學號單號繳到hmhsieh@ms3.hinet.net，學號雙號繳到hmhsieh@dwu.edu.tw
• 使用Shape形狀物件練習在Top視窗畫形狀： 範例9a-0，螢幕錄影操作9a-0。
• 將形狀調整位置有交叉，將其中一個轉成Editable Spline，到Geometry頁籤選取Attach(加入)按鈕，選取視窗中的其他物件家在同一個物件內以利裁剪編輯，切到Spline的編輯狀態，在頁籤中選Trim按鈕，進行視窗中多餘線的裁剪，切換到點編輯狀態，選取相近的點作Welt(焊接)，讓封閉曲線只有一個黃色點： 範例9a-1，螢幕錄影操作9a-1。
• 繼續做焊接及其他物件的擴充： 範例9a-2，螢幕錄影操作9a-2。
• 可以用Extrude長出厚度，或切換到Spline編輯狀態將Connect copy的connect打勾，選擇全部的Spline切換到Move，按住Shift鍵拉向上複製一個斷面並在兩斷面間長出連接線，Soft Selection打開，放大縮小斷面時連接線也會隨之變動，軟選取勾選拿掉繼續做長出斷面直到停止增加斷面，然後在Modifier list選Surface將連接著這些斷面外緣轉為立體模型：範例9a-3，螢幕錄影操作9a-3。
• 製作葉片：在Top視窗做一個未封閉的彎曲線，複製線及產生連接邊的操作方法同上，最後縮小線，並選點Vertex編輯，將鄰近點焊接，加入Surface，如果上方為黑色則勾選Flip Normal翻轉貼圖即可，再加入Edit Patch，選取Handle透過調整拉桿，將葉的邊邊調整平滑曲線。也可以讓模型外觀平滑化，將葉脈地方拉出來，讓葉片立體化：範例9a-4，螢幕錄影操作9a-4。
• 致遠的Logo身體製作：拉一條線符合邊緣，切到vertex的編輯狀態將曲線點未設為Bezier曲線，調整拉桿符合外形，加入Lathe的Modifier，切到Axis使用Move將軸心向右移動，變為環繞那條線的立體身體：範例9a-5，螢幕錄影操作9a-5。
• 沿著書本邊界做一個Box，設定彎曲面的分段數為10，做Bend(彎曲) Modifier，讓左高右低，再透過搭配Soft selection的點邊面的移動轉動，使書本彎曲並有厚度及形狀的差異：範例9a-6，螢幕錄影操作9a-6。
• 調整好書本的長相後用鏡射方式產生另一邊的書本物件，背面也一樣用鏡射產生書本立體物件：範例9a-7，範例9a-8，螢幕錄影操作9a-7。
• 加分練習：以上練習四選二。
2. 資媒二C：
• 3ds max 指令英文翻譯對照：3ds Max的中文翻譯 、A_Z中文翻譯
• 作業一：
  • 致遠Logo 3D，自行創作，
  • 繳交期限第十一週上課日，
  • 檔名：你的學號_3Dhome1.zip(請用Archive的功能打包)
  • mail交：hmhsieh@ms3.hinet.net
• 期中考： 2009.11.20
  • 第十週上課時間，
  • 考四題，兩題為建模，一題為找模型載入3ds max貼圖，一題為製作地板貼圖，將規定物件拉出或merge進來放在指定位置。
  • 第九週要上課。
  • 使用emai繳交：學號單號繳到hmhsieh@ms3.hinet.net，學號雙號繳到hmhsieh@dwu.edu.tw
• 使用斷面製作立體物件完整流程：製作幾個Shape物件，將形狀調整位置有交叉，將其中一個轉成Editable Spline，到Geometry頁籤選取Attach(加入)按鈕，選取視窗中的其他物件家在同一個物件內以利裁剪編輯，切到Spline的編輯狀態，在頁籤中選Trim按鈕，進行視窗中多餘線的裁剪，切換到點編輯狀態，選取相近的點作Welt(焊接)，讓封閉曲線只有一個黃色點，切換到Spline編輯狀態將Connect copy的connect打勾，選擇全部的Spline切換到Move，按住Shift鍵拉向上複製一個斷面並在兩斷面間長出連接線，Soft Selection打開，放大縮小斷面時連接線也會隨之變動，Soft Selection(軟選取)勾選拿掉繼續做長出斷面直到停止增加斷面，然後在Modifier list選Surface將連接著這些斷面外緣轉為立體模型，對於破面的修補切到最上層選Modifier list的Cap Holes補洞，讓整個物件是完整的3D物件：範例9c-0，螢幕錄影操作9c-0。
• 重做簡單形狀物件組合：製作幾個Shape物件，將形狀調整位置有交叉，將其中一個轉成Editable Spline，到Geometry頁籤選取Attach(加入)按鈕，選取視窗中的其他物件家在同一個物件內以利裁剪編輯，切到Spline的編輯狀態，在頁籤中選Trim按鈕，進行視窗中多餘線的裁剪，範例9c-1，螢幕錄影操作9c-1。
• 切換到點編輯狀態，選取相近的點作Welt(焊接)，讓封閉曲線只有一個黃色點，繼續做焊接檢查，可以用Make first作起始點的設定：範例9c-2，螢幕錄影操作9c-2。
• 切換到Spline編輯狀態將Connect copy的connect打勾，選擇全部的Spline切換到Move，按住Shift鍵拉向上複製一個斷面並在兩斷面間長出連接線，Soft Selection打開，放大縮小斷面時連接線也會隨之變動，軟選取勾選拿掉繼續做長出斷面直到停止增加斷面，然後在Modifier list選Surface將連接著這些斷面外緣轉為立體模型，對於破面的修補切到最上層選Modifier list的Cap Holes補洞，讓整個物件是完整的3D物件：範例9c-3，螢幕錄影操作9c-3。
• 製作葉片外型：在Top視窗做一個未封閉的彎曲線，複製線及產生連接邊的操作方法同上，最後縮小線，並選點Vertex編輯，將鄰近點焊接：螢幕錄影操作9c-4。
• 製作葉片立體：加入Surface，如果上方為黑色則勾選Flip Normal翻轉貼圖即可，再加入Edit Patch，選取Handle透過調整拉桿，將葉的邊邊調整平滑曲線。也可以讓模型外觀平滑化，將葉脈地方拉出來，讓葉片立體化：範例9c-4，螢幕錄影操作9c-5。
• 製作電腦螢幕流程：範例9c-5，螢幕錄影操作9c-6。
• 致遠的Logo身體製作：拉一條線符合邊緣，切到vertex的編輯狀態將曲線點未設為Bezier曲線，調整拉桿符合外形，加入Lathe的Modifier，切到Axis使用Move將軸心向右移動，變為環繞那條線的立體身體：螢幕錄影操作9c-7。
• 沿著書本邊界做一個Box，設定彎曲面的分段數為10，做Bend(彎曲) Modifier，讓左高右低，再透過搭配Soft selection的點邊面的移動轉動，使書本彎曲並有厚度及形狀的差異：螢幕錄影操作9c-8。
• 加分練習：以上練習四選二。

第八週上課：(2009.11.5及11.6)

1. 資媒二A：
• 3ds max 指令英文翻譯對照：3ds Max的中文翻譯 、A_Z中文翻譯
• 下載一張洗臉台圖片，到Viewport Background將圖片載入到Front視窗，複習按右鍵的指令，先做一個box，轉為editable poly，在外緣的polygon做extrude推出小小厚度，四個外緣均選取這些面做extrude，再做meshsmooth讓模型平滑化： 範例8a-0，螢幕錄影操作8a-0。
• 繼續使用選取edge做connect連接垂直線，再使用移動將線推到相關位置： 範例8a-1，螢幕錄影操作8a-1。
• 繼續使用connect作加線的工作，並使用cut做細部加線的工作，再做選面extrude等加深洗臉台凹槽直到完成大致的模型： 範例8a-2，螢幕錄影操作8a-2。
• 選線搭配ring及loop進行環繞的加線，一樣做到洗臉檯完成：範例8a-3，螢幕錄影操作8a-3。
• 選Edge使用導角Chamfer再加meshsmooth，也可以讓模型外觀平滑化：範例8a-4，螢幕錄影操作8a-4。
• 拉一個球，轉為可編輯多邊形Editable Poly，上半邊去掉，加shell，讓殼長出厚度如碗，利用FFD編修碗的上緣下緣，使用Bend進行彎曲操作：範例8a-5，螢幕錄影操作8a-5。
• 下載致遠的logo，使用plane貼圖，適當調整大小，在Front視窗中加入text，文字先打好改大小為20，編修表選extrude在amount數量位置拉出一個厚度，在Front視窗作一個圓形，再選字的物件加入編修表的Pathdeform，pick path選那個圓，調整軸及參數讓立體圈圈符合要求：範例8a-5，螢幕錄影操作8a-6。
• 加分練習：製作洗臉台模型或致遠logo的立體外框二選一。
2. 資媒二C：
• 3ds max 指令英文翻譯對照：3ds Max的中文翻譯 、A_Z中文翻譯
• 下載一張洗臉台圖片，到Viewport Background將圖片載入到Front視窗，複習按右鍵的指令，先做一個box，轉為editable poly，在外緣的polygon做extrude推出小小厚度，四個外緣均選取這些面做extrude，再做meshsmooth讓模型平滑化，使用選取edge做connect連接垂直線，再使用移動將線推到相關位置，繼續使用connect作加線的工作，並使用cut做細部加線的工作，再做選面extrude等加深洗臉台凹槽直到完成大致的模型，選Edge使用導角Chamfer再加meshsmooth，也可以讓模型外觀平滑化：範例8c-0，螢幕錄影操作8c-0。
• 加編修表的FFD編輯，調整物件的粗細，完成後打成Editable Polygon繼續編輯 ：範例8c-1，螢幕錄影操作8c-1。
• 拉入AEC物件的Foliage，加入一顆高高的樹，加入編修表的Bend將樹上方做彎曲搖曳，按下autokey可以進行動化設定，移動時間軸調整參數Angle，則自動作一個關鍵影格在視窗的停留影格上，依照你的設定做一棵樹搖曳的動畫：範例8c-2，螢幕錄影操作8c-2。
• 拉一個球，轉為可編輯多邊形Editable Poly，上半邊去掉，加shell，讓殼長出厚度如碗，在Front視窗使用shape形狀物件的Line拉三個點的曲線，Bevel Edges勾起來，按下下方的按鈕，選擇那條線，調整outer的量使邊緣形狀比較合乎所求，也可以切到polygon砍去一些面，則邊緣形狀會加入這些缺面邊緣形成開口形狀：範例8c-3，螢幕錄影操作8c-3。
• 形狀物件Line的拉線及編輯操作，圓的操作，均要在投影視窗作畫，使用Attach將這些線加在一起成為同一個物件才能進行切割裁剪的工作：範例8c-4，螢幕錄影操作8c-4。
• 加入橢圓形，使用Attach將他加入到原來的物件中，移到相關的位置，切換到spline進行全部選取，在編修面板選Trim指令，用滑鼠點選不要的線，點Connect繼續複製拖拉出斷面配合Soft selection將斷面做縮放以符合需求形狀，完成邊線的作業後加入edit patch，再勾選normal Flip讓貼圖在外面，然後切到handle去視窗選取點調整形狀為smooth：範例8c-5，螢幕錄影操作8c-5。
• 下載致遠的logo，使用plane貼圖，適當調整大小，在Front視窗中加入text，文字先打好改大小為20，編修表選extrude在amount數量位置拉出一個厚度，在Front視窗作一個圓形，再選字的物件加入編修表的Pathdeform，pick path選那個圓，調整軸及參數讓立體圈圈符合要求：範例8c-6，螢幕錄影操作8c-6。
• 課程網站有操作錄影(但沒聲音)說明：範例8c-7，螢幕錄影操作8c-7。
• 加分練習：除了洗臉台模型外，以上操作有樹搖曳動畫、碗挖洞有造型、使用造型物件延伸立體模型、致遠Logo外邊環繞的立體字，四選二。

第七週上課：(2009.10.29及10.30)

1. 資媒二A：
• 使用Box練習物件放大縮小、平移、旋轉，到Hierarachy階層去按Affect Pivot only，使用移動調整中心到邊界可以做開門的旋轉： 範例7a-0，螢幕錄影操作7a-0。
• 把方塊打成Editable Poly，選polygon，介紹ignore backfacing，框選時不會選到背面，選點線面對方塊進行移動的編輯，下載金山詞霸： 範例7a-1，螢幕錄影操作7a-1。
• 介紹Google中國軟體集的金山詞霸，可以整段翻譯，也可以單字翻譯，執行後使用軟體可以將鼠標停留在單字上，金山詞霸即透過網路搜尋到該字的中文解釋，並可以按發音了解念法，Element元素及Border邊界介紹，shrink縮收及grow成長，soft selection(影響區設定)，tessellate細分面，Extrude長出、bevel導角、outline面伸縮、Inset內插面等複習操作： 範例7a-2，螢幕錄影操作7a-2。
• 介紹工具列的功能，包括鏡射等。
• 介紹視窗物件顯示的切換(到任一視窗的字按右鍵即可選擇想要呈現的編輯狀態(選Other的Facet+Hightlight，及Edges Faces，編輯上常使用的方式)，在視窗空白處按右鍵，可以有彈出式視窗可用來快速選指令操作如move(移動)、Rotate(轉動)、Scale(放大縮小)，使用點做導角chamfer及線做導角的差異：範例7a-3，螢幕錄影操作7a-3。

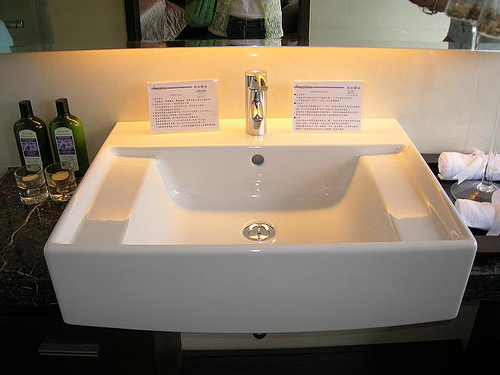

• 到網路下載一張洗臉台圖片，依照這張圖片做一個立體模型：範例7a-4。
• 加分練習：製作洗臉台模型，有凹就行。
2. 資媒二C：
• 介紹Google中國軟體集的金山詞霸，可以整段翻譯，也可以單字翻譯，執行後使用軟體可以將鼠標停留在單字上，金山詞霸即透過網路搜尋到該字的中文解釋，並可以按發音了解念法：螢幕錄影操作7c-0。
• 複習基本物件及使用金山詞霸看到中文翻譯，做一個box，然後切換到Shape(線的形狀)，使用Text打入你的姓名，加modifier的Extrude長出厚度，移到Box上方崁入，使用boolean將這兩個物件做相減得到姓名崁入的物件，期中考會考：範例7c-1，螢幕錄影操作7c-1。
• 視角旋轉(必須在圓圈內才能拖拉旋轉視角)：範例7c-2，螢幕錄影操作7c-2。
• 介紹視窗物件顯示的切換，到任一視窗的字按右鍵即可選擇想要呈現的編輯狀態，選Other的Facet+Hightlight，及Edges Faces，編輯上常使用的方式
• 將此物件轉為Editable Poly，利用按右鍵彈出式窗操作選點(vertex)、線(Edge)、面(Polygon)的動作，例如選polygon選一個面，按右鍵選Extrude長出、bevel導角、outline面伸縮、Inset內插面等練習將面做連續的變化：範例7c-3，螢幕錄影操作7c-3。
• 選線Edge做Extrude與選點vertex做Extrude長出及Chamfer導角的差異，top-level的操作：範例7c-4，螢幕錄影操作7c-4。
• Cut指令練習，選polygon把鼠標移動到線上開始增加線，最後多出許多面：範例7c-5，螢幕錄影操作7c-5。
• 到網路下載一張洗臉台圖片，依照這張圖片做一個立體模型，先做一個box，轉為editable poly，然後選到上方相對polygon做Inset及extrude內推等指令：範例7c-6，螢幕錄影操作7c-6。
• 搭配cut指令增加一些面，選點將位置移動好，最後搭配outline將底部拉小：範例7c-7，螢幕錄影操作7c-7。
• 加分練習：製作洗臉台模型，有凹就行。

第六週上課：(2009.10.22及10.23)

1. 資媒二A：
• 到google sketch up pro的3D Warehouse找一個床模型，匯出為.obj，有貼圖目錄一併匯出，到3ds max 9 匯入模型拉進貼圖給相關物件： 範例6a-0，螢幕錄影操作6a-0。
• 進入模型polygon編輯將貼圖面錯的用Flip矯正(表面黑色)： 範例6a-1，螢幕錄影操作6a-1。
• 茶壺嘴從原來的物件分出及模倣製作：進入polygon編輯狀態，選取茶壺嘴，按detach然後使用移動將新產生的物件推開，與自行製作的差別是，這個切開的物件是有缺面的，不是完整的3D物件，使用tube物件將面改為8面，高度分段改為1： 範例6a-2，螢幕錄影操作6a-2。
• 將茶壺嘴位置拉到tube上方，以利模仿製作，選要長出的面，做extrude長出配合放大縮小旋轉等操作，讓茶壺嘴的形狀與原來的相似，利用放大縮小、平移及旋轉將面調成與原模型相近：範例6a-3，螢幕錄影操作6a-3。
• 使用soft selection功能將茶壺口大小調對、介紹ring及loop的用法：範例6a-4，螢幕錄影操作6a-4。
• 到網路下載一張多啦A夢的圖片，在Front視窗設定顯示(Views-viewport background-file選檔案)，拉兩個球，一個對準頭，一個對準嘴，選半球及slice從0到180度，使用boolean切出嘴巴位置： 範例6a-5，螢幕錄影操作6a-5。
• 加分練習：製作茶壺嘴或多啦A夢嘴巴張開的頭二選一。
2. 資媒二C：
• 到google sketch up pro的3D Warehouse找一個床模型，匯出為.obj，有貼圖目錄一併匯出：螢幕錄影操作6c-0。
• 到3ds max 9 匯入模型拉進貼圖給相關物件：範例6c-1，螢幕錄影操作6c-1。
• 兩種貼圖方法，一種為直接拉進來，另一種為使用材質球貼圖，並將貼圖資訊打包為.zip格式：範例6c-2，螢幕錄影操作6c-2。
• 載入模形必須使用放大縮小調整到合理尺寸，進入模型polygon編輯將貼圖面錯的用Flip矯正(表面黑色)，並將貼圖資訊打包為.zip格式：範例6c-3，螢幕錄影操作6c-3，螢幕錄影操作6c-4。
• 到網路下載一張文旦的圖片，在Front視窗及Left視窗設定顯示(Views-viewport background-file選檔案)，：範例6c-4，螢幕錄影操作6c-5。
• 使用shape的Line描繪文旦的邊，用modify list的lathe做360度環繞，形成文旦物件：範例6c-6，螢幕錄影操作6c-6。
• 加分練習：在3ds max 9拉入一個下載的模形或製作文旦模型二選一。

第五週上課：(2009.10.15及10.16)

1. 資媒二A：canoma1.0
• 製作麥克風頭的複習、edit vertices的remove移除、break切斷、extrude長出、chamfer導角、welt焊接等指令操作、polygon的extrude長出、bevel長出並放大縮小、outline面放大縮小、inset內插一個相同形狀的面等指令操作： 範例5a-0，螢幕錄影操作5a-0。
• canoma軟體介紹：可以將相片內45度角拍攝的立體物件以簡單形狀做出，並將模型匯出為.obj格式，再到3ds max匯入及貼圖， 範例5a-2，螢幕錄影操作5a-1。
• 介紹canoma可以做出怎樣的物件及動畫：螢幕錄影操作5a-2。
• 使用sketch up pro 7取得電腦主機模型， 匯出成.obj格式，匯入3ds max：範例5a-3，螢幕錄影操作5a-3。
• 拉入圖片貼圖：範例5a-4，螢幕錄影操作5a-4。
• 加分練習：使用sketch up抓一個3d物件轉到3ds max並貼圖。
2. 資媒二C： canoma1.0
• 製作麥克風頭的複習、edit vertices的remove移除、break切斷、extrude長出、chamfer導角、welt焊接等指令操作：範例5c-0，範例5c-0-1，螢幕錄影操作5c-0。
• 使用茶壺物件作polygon的extrude長出、bevel長出並放大縮小、outline面放大縮小、inset內插一個相同形狀的面等指令操作：範例5c-1，螢幕錄影操作5c-1。
• 介紹canoma可以做出怎樣的物件及動畫、canoma軟體操作介紹：可以將相片內45度角拍攝的立體物件以簡單形狀做出，並將模型匯出為.obj格式，再到3ds max匯入及貼圖：範例5c-2，螢幕錄影操作5c-2。
• 製作茶壺嘴物件：使用tube物件將面改為8面，高度分段改為1，選要長出的面，做extrude長出配合放大縮小旋轉等操作，讓茶壺嘴的形狀與原來的相似，範例5c-3，螢幕錄影操作5c-3。
• 茶壺嘴從原來的物件分出(作弊方法)：進入polygon編輯狀態，選取茶壺嘴，按detach然後使用移動將新產生的物件推開，與自行製作的差別是，這個切開的物件是有缺面的，不是完整的3D物件，範例5c-4，螢幕錄影操作5c-4。
• 加分練習：製作茶壺嘴物件。

第四週上課：(2009.10.8及10.9)

1. 資媒二A：
• Compound Objects製作：首先必須製作兩個基本物件，再將兩個物件移到平面原點，拉到要結合的位置，選取第一個物件，由 Compound Objects(複合物件)選取Boolean(邏輯運算)，按選pick operand B，選操作區的第二個物件，在展開視窗選union的radio button可以做一體成型聯集的物件， 範例4a-0，螢幕錄影操作4a-0。
• 轉換物件為Editable poly：複製兩個，將複製的這兩個加入modifier list的指令如Noise(雜訊)、Taper(喇叭)、Melt(溶化)等，調整各指令的參數成想要的變形，範例4a-1，螢幕錄影操作4a-1。
• 製作morph物件，選取第一個物件，然後到 Compound Objects選morph按鈕，選pick target，將時間軸拉到50影格的位置，選第二個物件，再移到100的位置，選第三個物件，則在這兩處都會有關鍵影格出現，播放動畫即可從第一個物件變形到第二物件再到第三物件：範例4a-2，螢幕錄影操作4a-2。
• 製作麥克風的彎曲線：拉入圓柱，將身體拉長，在高度的分段數從5改為30，讓以下的變形能比較平滑，轉為editable poly後，選取要變彎的環區點，配合soft selection勾選，調整參數使用移動在Front及Left視窗做出空間位置移動，範例4a-3，螢幕錄影操作4a-3。
• 麥克風的身體及頭部幅度製作：拉圓柱體，分段數設為20，再用modifier list的Taper指令將身體幅度作出來，必須調整curve及amout兩個參數，拉一顆球調整為雞蛋型，轉成editable poly，切到選取polygon，框選上面的polygon使用放大縮小壓縮頭部的尖銳度，使用shrink及grow等按鈕縮小及擴大選取圈範圍，再選取上三分之一位置的polygon，打開soft selection將影響區調整拉出胖胖的頭部，再移到對的位置，範例4a-4，螢幕錄影操作4a-4。
• 加分練習：製作morph動畫物件或麥克風二選一。
2. 資媒二C：
• Compound Objects製作戒指：首先必須製作兩個基本物件(teapot及donet)，再將兩個物件移到平面原點，拉到要結合的位置，選取第一個物件，由 Compound Objects(複合物件)選取Boolean(邏輯運算)，按選pick operand B，選操作區的第二個物件，在展開視窗選union的radio button可以做一體成型聯集的物件， 範例4c-0，螢幕錄影操作4c-0。
• 轉換物件為Editable poly：複製兩個，將複製的這兩個加入modifier list的指令如Push(推出變胖)、Taper(喇叭)、Melt(溶化)等，調整各指令的參數成想要的變形，範例4c-1，範例4c-1-1，螢幕錄影操作4c-1。
• 製作morph物件，選取第一個物件，然後到 Compound Objects選morph按鈕，選pick target，將時間軸拉到50影格的位置，選第二個物件，再移到100的位置，選第三個物件，則在這兩處都會有關鍵影格出現，播放動畫即可從第一個物件變形到第二物件再到第三物件：範例4c-2，螢幕錄影操作4c-2。
• 使用plane製作變臉的morph動畫：三個平面都是20x20，第一個加入noise，第二個加入ripple，第三個轉為editable poly，使用點選取加soft selection，將表面點拉高，再製作類似變臉的漸變動畫，範例4c-3，螢幕錄影操作4c-3。
• 製作麥克風的彎曲線：拉入圓柱，將身體拉長，在高度的分段數從5改為30，讓以下的變形能比較平滑，轉為editable poly後，選取要變彎的環區點，配合soft selection勾選，調整參數使用移動在Front及Left視窗做出空間位置移動，範例4c-4，螢幕錄影操作4c-4。
• 麥克風的身體製作：拉圓柱體，分段數設為20，再用modifier list的Taper指令將身體幅度作出來，必須調整curve及amout兩個參數，再移到對的位置，範例4c-5，螢幕錄影操作4c-5。
• 加分練習：製作morph動畫物件或麥克風二選一(頭部先用球取代)。

第三週上課：(2009.10.1及10.2)

1. 資媒二A：
• 3ds max複習、介紹六角大王。
• 人體製作方式：載入一張相片，人物需要手腳分開，不能有重疊姿勢，最好呈現"大"字型，依紅點標示相片對應位置，範例3a-1，螢幕錄影操作3a-1。
• 邊緣線修正、臉型線修正、額投線修正：範例3a-2，螢幕錄影操作3a-2。
• 產生3d模形、骨格長短編修：將骨骼工具打開(視窗_工具列_骨骼)，按下伸縮按鈕，選骨骼伸縮變形(立體_骨骼設定_骨骼的伸縮變形)進行身體胖瘦高矮的調整，範例3a-3，螢幕錄影操作3a-3。
• 肌肉修改：按下肌肉按鈕，選肌肉也變形(立體_骨骼設定_肌肉也變形)進行身體問題面及點的調整，螢幕錄影操作3a-4。
• 加分練習：使用人物圖片做出人物3d模型，螢幕錄影操作3a-5。
2. 資媒二C：
• 六角大王複習、介紹3ds max軟體操作 (3ds max過期，可以改電腦時間往前推一個月以上) ，螢幕錄影操作3c-。
• 製作一個平面，上面有斜屋頂房子、外面有一顆樹及桌子，桌子上放三個任意物件將他們放在桌面。
• 平面及樹的製作：Plane及AEC Extended的Foliage物件，範例3c-1。
• 牆壁及門窗的製作：AEC Extended的Wall物件、Doors及Windows的內容物件，範例3c-2。
• 製作涼亭及階梯：使用Box物件作涼亭基底，加入圓柱及Box放大縮小平移擺到對的位置，範例3c-3，螢幕錄影操作3c-4。

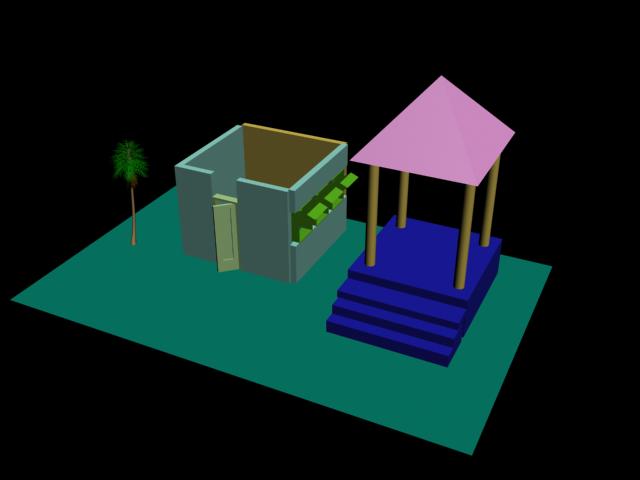

• 加分練習：製作沒蓋房子或涼亭有階梯任選一種，範例3c-4，範例圖。
3. 對照：
   • 一般英文： Point、 Line、 Surface、 Solid
   • 中文稱呼：-->點、--> 線、--> 面、--> 實體
   • 3ds max 9：Vertex、Edge、Polygon、Element
   • 3D座標系統分為左手及右手系統：左手定則為伸出左手，讓拇指、食指、中指成90度，如比手槍的姿勢，則拇指指向X軸、食指指向Y軸、中指指向Z軸；右手定則三指的指向定義與左手定則同，如Y軸都是向上，則左手和右守的差異則是X與Z軸的位置交換而已，3ds max及Maya都是右手系統，一些3D虛擬實境的軟體如Quest 3D及Virtools Dev都是左手系統，3D建模及動畫軟體透過Plug-in程式自動轉換模型的座標及格式到虛擬實境整合軟體，再做互動功能的設定及程式的撰寫。
   • 3d max 8基本功能操作，製作簡單物件，操作移動、旋轉、放大縮小、選取物件及對齊等功能，在D槽建一個存模型專案的目錄，可以將完成的作品或練習存到裡面，或再使用網路硬碟或隨身碟將檔案蒐集帶走。
   • 「快速鍵」整理：
     • 旋轉場景：Alt+滑鼠滾輪鍵按住拖拉。
     • 平移場景：滑鼠滾輪鍵按住拖拉。
     • Zoom in/out： 滑鼠滾輪旋轉。
     • Undo(回復到上一個步驟)：Ctrl+Z。
     • Redo(重做下一個步驟)：Ctrl+Y。
     • 拖拉物件並複製：Shift+滑鼠左鍵在平移軸拖拉。
     • 選擇多物件：Ctrl+滑鼠點選。
     • 切換選擇視景視窗大小：Alt+W。

第二週上課：(2009.9.24及9.25)

1. 資媒二A： (錄影未成功)
• 介紹3ds max軟體操作 ，螢幕錄影操作2a-。
• 製作一個平面，上面有斜屋頂房子、外面有一顆樹及桌子，桌子上放三個任意物件將他們放在桌面。
• 平面及樹的製作：Plane及AEC Extended的Foliage物件。
• 牆壁及門窗的製作：AEC Extended的Wall物件、Doors及Windows的內容物件，範例2a-3。
• 斜屋頂的製作：使用Extended Primitives的Gengon物件，設為3邊，拉導角及變形為屋頂大小放在正確位置。
• 屋頂、窗戶貼圖半透明：使用材質球進行貼圖，設定Opacity為90及50，呈現半透明，範例2a-4。
• 調整視角操作：在螢幕右下方八個按鈕可以操作視角旋轉、平移。
• 桌子及三個物件擺在桌上：使用Box物件作桌面及腳，拉出隨便三個物件擺對位置，範例2a-5。
• 加分練習：製作房子或桌上擺三個物件任選一種
2. 資媒二C：(錄影未成功)
• 介紹六角大王(3ds max過期，可以改電腦時間往前推一個月以上) 。
• 人體製作方式：載入一張相片，人物需要手腳分開，不能有重疊姿勢，最好呈現"大"字型，依紅點標示相片對應位置，範例2c-1，螢幕錄影操作2c-。
• 邊緣線修正、臉型線修正、額投線修正：範例2c-2，螢幕錄影操作2c-1。
• 產生3d模形、骨格長短編修：將骨骼工具打開(視窗_工具列_骨骼)，按下伸縮按鈕，選骨骼伸縮變形(立體_骨骼設定_骨骼的伸縮變形)進行身體胖瘦高矮的調整，範例2c-3。
• 肌肉修改：按下肌肉按鈕，選肌肉也變形(立體_骨骼設定_肌肉也變形)進行身體問題面及點的調整，範例2c-4，螢幕錄影操作2c-3。
• 加分練習：使用人物圖片做出人物3d模型，範例2c-5。

第一週上課：(2009.9.17及9.18)

• 自我介紹：謝慧民。
• 介紹3D動畫、虛擬實境、3D電腦遊戲的關係。
• 3D動畫範例介紹：南化集水區3D動畫、iclone製作的動畫(四格漫畫分鏡概念)、土蛋歷險記動畫內容說明(構想、人物特色、場景種類、特效、音效、貼圖、動畫等分工事項)、土石流模擬(Realflow軟體搭配3ds max)、跳舞女郎、螞蟻走路、911攻擊模擬等。
• 3ds max 9操作介紹：拉出一些標準物件。
• 3d建模軟體：3ds max(遊戲製作)、Maya(電影)、Pro/E(工業細部設計，接CAM車床做模具)、六角大王(人物Low Polygon模型)、Solidwork(工業設計)、Alias Studio(工業模型雛型設計)、Poser(人物、動物模型)、TrueSpace(電影動畫) 、Google Sketch up(Google Map立體模型建模)等。
• 課程進度安排介紹、使用教科書及參考書(大部分時間會使用3ds max 9、Sketch up pro)。

3ds max 9網站：Autodesk網站，Training

版權所有©2009 謝慧民
