第十八次上課：(2006.1.9及1.12)
- 學期成績：資二甲乙、資三AB。(2006/1/20)
- 資三AB第10組還沒交。(2006/01/19)
- 資管二甲乙繳交Discreet College名單、期末分組名單。(2006/1/20)
- 資管三AB繳交Discreet College名單、期末分組名單。(2006/1/20)
- 期末報告：四人一組，名單email給我(沒交只好自己一組)，製作40秒動畫，內容不限，其中10秒以內為開場動畫介紹成員及主題，剩下的為主題動畫內容，大約1200 Frames，期末考週要上課(星期一的課上課時間為下午2:00-4:00，星期四的課上課時間不變，成果2006.1.18前email繳交(一定要有max檔及圖檔，可以使用File選單的Achive打包你的成果檔，如果檔案太大請上傳FTP站，一定要email給我告知已上傳ok，如果有做出來漂亮的.avi檔也要上傳)，2006.1.19送成績，請務必在送成績之前交來。
-
- 輸出AVI檔：按選茶壺上面有表格的按鈕，在time output選Active time，再將內容往上拉，可以看到render output，save
file打勾，按選files---，進入對話視窗輸入檔名，選檔案類型為.avi，按存檔後如有出現對話視窗，則選擇壓縮為microsoft video
1，按確定，則完成設定，在render scene，按render鈕，就可以輸出.avi檔。
- 資管二甲乙作業未交者(學號後三碼)：(每個作業15%，作業沒交有可能當掉)
- 作業一(黑桃開門)：066,106,109,116,118,139,013,018,038,051,052,053,062,132,136。(2006/1/19)
- 作業二(人物模型)：066,090,106,116,118,139,013,018,050,051,052,062,136。(2006/1/19)
- 資管三AB作業未交者(學號後三碼)：(每個作業15%，作業沒交有可能當掉)
- 作業一(水果盤)：101,105,161,703,052(2006/1/19)
- 作業二(人物模型)：101,105,140,161,703,706,090,052。(2006/1/19)
- 資管二甲乙上課內容：2006.1.9

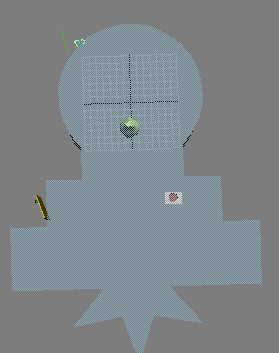

- 材質貼圖：分為基本屬性、貼圖、特殊材質，貼圖又分為2D貼圖、3D貼圖及Bitmap三類，分為多層，每層計算完在疊加，可以產生材質貼圖的總效果，有些設定後會覆蓋Diffuse的顏色，調整Specular level加貼圖及光源可以讓物體表面產生反光效果：圖例連結。
- 加分練習十一：彈跳球-->作一個地板，作一顆圓球，從一端掉下來，跳到另外一端，先使用移動製作動畫，如果不滿意可以開啟Track View，包括有Curve editor及Dope Sheet兩種，前者調曲線，後者調關鍵影格，調整跳動弧度大小，再調整掉下去彈起來的點為反向，比較符合自由落體原理：彈跳球成果。
- 可以使用複製動畫的方式將動畫設給另一個物件，也可以開啟Track View調整時間起點，讓動畫物件有先後順序，並且可以merge其他的動畫物件到場景並安排先後播放順序：複製及merge的成果。
- 路徑動畫：選擇物件，在motion打開assign controller選擇position，點選問號，再選path constraint，在對話參數區選add path，選一條路徑，設定是否勾選follow及back，播放動畫就可以看到物件沿著路徑移動了：操作成果。
- 資管三AB上課內容：2006.1.12
- 彈跳球-->作一個地板，作一顆圓球，從一端掉下來，跳到另外一端，先使用移動製作動畫，如果不滿意可以開啟Track View，包括有Curve editor及Dope Sheet兩種，前者調曲線，後者調關鍵影格，調整跳動弧度大小，再調整掉下去彈起來的點為反向，比較符合自由落體原理：彈跳球成果。
- 路徑動畫：選擇物件，製作一個物件動畫，在helper裡面選Dummy物件，在Top視窗拉一個虛擬小物件，選擇虛擬物件，在motion打開assign controller選擇position，點選問號，再選path constraint，在對話參數區選add path，選一條路徑，設定是否勾選follow及back，再將物件移動到虛擬物件起始位置，將物件連結到虛擬物件當其子物件，播放動畫就可以看到虛擬物件帶動物件動畫沿著路徑移動了：操作成果。
- 加分練習十二：分子系統暴風雪：在Top視窗拉一個Blizzard平面，往上移動，打開modify對話框，在Viewport display選mesh，在Particle type選instanced，拉到底下按選pick object，在視窗中選物件動畫，use subtree勾選，按選get material from的按鈕，播放動畫就可以看到暴風雪的粒子是物件動畫，灑下時物件也在過程中作動畫：成果範例。
- 參數、modify、顏色動畫：可以利用Dope Sheet的區間工具鈕來調整modify因子的動畫位置，錯開先後順序：成果範例。
- 使用super spray也可以加入物件動畫來噴灑：成果範例。
第十七次上課：(2006.1.2及1.5)
- 其他Free 3D Models。
- 資管二甲乙上課內容：2006.1.2
- 物件設定真實尺寸：到上列網站下載六支腳的動物，如螞蟻，使用helper的tape在Front視窗拉出一條線，先設定unit setup，輸入所使用物件的實際尺寸，再使用放大縮小將物件調整到那個高度，選擇物件切換到右側階層的選單按選reset的兩個鍵及切換到Utilities選單，按選reset Xform，完成基本物件座標的設定，如此匯出成其他格式比較不會有座標軸的問題。
- 製作骨架及IK：使用System的bones拉出螞蟻的骨頭，調整骨頭位置大小fit模型，六肢如果有與身體的骨頭連結，請先選select by name，勾選display，讓階層顯示出來，選擇要切斷連結的兩支骨頭，按選切斷的按鈕，在調整好這些骨頭後，再次作階層連結(完成成果)，選擇六肢的母物件，按選連結，再切換到select by name，選擇身體母物件，做好所有骨頭的階層連結後，製作IK設定，再套骨架模型，再做動畫。
- IK設定有兩種方法：選擇模型在Modify list選擇physique或者skin，前者按選中心有紅點的人物，選擇骨架bip01，按initialize，完成骨架套模型，後者選擇add，從select by name選擇全部的骨架，切換回skin，就可以作動畫，IK的設定，在腳的部分選骨頭母物件，在選單animation選IK solvers，選HI Solver，接下來由select by name選最下層骨頭 ，完成一個IK設定，其他部分一樣做法，最後將IK Chain利用連結調整適當的階層位置(完成範例)，完成後測試每一個IK Chain是否如預期拉動相關骨架運動，針對每個IK調整動畫，原則上不能同手同腳：螞蟻走路動畫範例成果。 加上一些背景及燈光特效：範例成果，.avi影片。
- 加分練習十：製作會動的螞蟻。
- 資管三AB上課內容：2006.1.5(還有許多人未交作業一及二，一個作業15%，如果不交基本分剩70%)
- 調整模型實際尺寸：選蜜蜂模型，使用helper的tape在Front視窗拉出一條線，先設定unit setup，輸入所使用物件的實際尺寸，再使用放大縮小將物件調整到那個高度，選擇物件切換到右側階層的選單按選reset的兩個鍵及切換到Utilities選單，按選reset Xform，完成基本物件座標的設定，如此匯出成其他格式比較不會有座標軸的問題。
- 第二種模型結合骨架的做法：做好所有骨頭的階層連結後，選擇全部的身體皮膚，然後到modify list選skin，選擇add，從select by name選擇全部的骨架，切換回skin，就可以作動畫，IK的設定，在腳的部分選骨頭母物件，在選單animation選IK solvers，選HI Solver，接下來由select by name選最下層骨頭 ，完成一個IK設定，其他部分一樣做法，最後將IK Chain利用連結調整適當的階層位置，完成後測試每一個IK Chain是否如預期拉動相關骨架運動，針對每個IK調整動畫，原則上不能同手同腳：蜜蜂飛起的動畫範例成果。
- 材質、燈光及環境Volume light運用，基本著色、陰影、反光效果、2D map、3D map及特殊材質介紹：參考成果。
- 簡單動畫製作及Track view調整軌跡，增加Frame數等介紹，彈跳球範例成果。
第十六次上課：(2005.12.26及12.29)
- 資管二甲乙上課內容：12.26
- 使用上次的人物動畫，將動畫換成跳舞走步，加入一個地板，加一盞spot target燈光，調整燈光高度及角度投射在人物身上，調整燈光的屬性資料如強度陰影，可以看到燈光投射跳舞者在地板產生陰影，完成範例如連結。
- 加分練習九：增加一部target攝影機，調整高度及角度投射在人物身上，調整攝影機屬性資料，切換到camera01視窗，可以看到由攝影機觀察的角度，將target連接到bip01的head骨頭，則播放動畫時，人物會在視景的固定位置，地板則隨著人物移動而走動，將地板貼圖使用matte/shadow，勾選opaque alpha，設給地板，在render時會隱藏地板，但保留陰影，範例連結。在場景加入directional target燈光，調好位置如同spot一樣做好連結，在render對話視窗設定大氣效應，加入volume light指定這盞燈，則播放動畫會有光束效果，切換到perspective視窗，範例成果連結 ，render後存成.avi檔的結果。
- 資管三AB上課內容：12.29
- 加分練習十一：到3d模型庫下載昆蟲(最好六支腳)，使用System的bones拉出昆蟲的骨頭，調整骨頭位置大小fit模型，六肢如果有與身體的骨頭連結，請先選select by name，勾選display，讓階層顯示出來，選擇要切斷連結的兩支骨頭，按選切斷的按鈕，在調整好這些骨頭後，再次作階層連結(完成成果)，選擇六肢的母物件，按選連結，再切換到select by name，選擇身體母物件，做好所有骨頭的階層連結後，選擇全部的身體皮膚，然後到modify list選physique，選擇對話視窗的人型中間一點(to node)的按鈕按下，選擇select by name，選骨頭中心bones01，接下來按initialize，就完成骨架與模型的結合，選擇骨頭切換到階層的選項，按選IK，可以拉動末端影響其母物件，依次調整製作動畫：完成蜜蜂範例。
- 加一個攝影機將target調到蜜蜂bone01，調好攝影機source位置後，將traget連接bone01，作動畫時攝影機目標將跟隨骨頭bone01運動：完成範例。
第十五次上課：(2005.12.19及12.22)
- 資管二甲乙上課內容：12.19
- 使用Envelope調整上上次的人物動畫，讓點被包在影響區內：完成範例。
- 複習人形模型套骨架，調整每一根骨頭大小與皮膚接近粗細，甚至涵蓋皮膚，在做皮膚套骨架才不致於還要大量調整影響區：未完成範例。
- 資管三AB上課內容：12.22
- 使用Envelope調整上上次的人物動畫，讓點被包在影響區內：完成範例。
- 加分練習十：製作一個頭、雙腳、雙手、身體分開的六個模型，一個物件可以使用選取Polygon方式設定材質，讓身體的各個Polygon可以著不一樣的顏色。以身體當作母體，作連接操作，移動身體，其他物件會跟著動，使用mesh smooth，將模型的polygon切細，複習上節骨架套人體模型的操作，載入cs motion的動作套用，這個分開的模型也能作順暢的運動：範例成果。
- 燈光及攝影機跟隨：拉入燈光條好位置，將Target對準身體的某部位，建立Target與身體骨架bip01的連結關係，再放入攝影機，調好位置，將Target對準身體的某部位，建立Target與身體骨架bip01的連結關係，如此燈光及攝影機都可以跟隨所做的動畫主角，完成範例(有加陰影效果)。---> render後的效果(.avi)
第十四次上課：(2005.12.12及12.15)
第十三次上課：(2005.12.5及12.8)
- 資管二甲乙上課內容：12.5

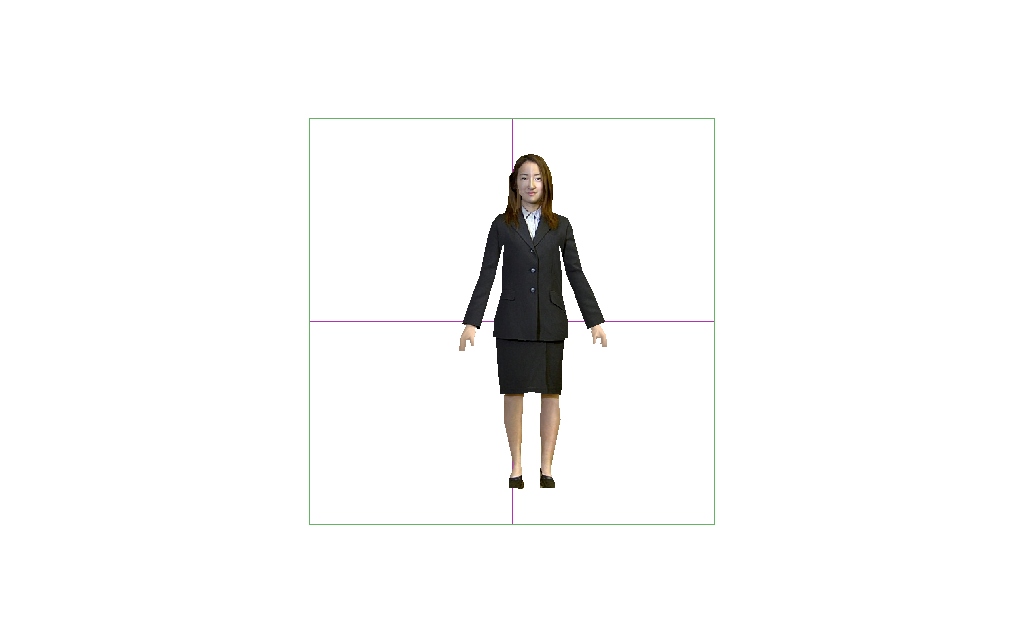

- 從六角大王產生模型，匯出成.3ds檔，到3ds max將這個檔案import進來，為模型做調整及上材質，加入骨架，選擇全部骨架，在Motion處按選Figure mode，再到場景裡面選擇每根骨頭，調整其位置、大小及方向，貼緊人物身體，做好調整後，選擇全部的模型，Modify選擇physique，然後選擇一個人物肚子有一個點的圖示，到對話視窗按initize，完成骨骼與皮膚的連接，有橘色線條代表骨架線，點選physique底下的envelope，進行各段骨架影響區的調整，內圈及外圈有三個方向可以調整放大縮小，完成後可以讓人物走路，或者引進動作播放。女士人物動畫完成範例(形狀有點變形)
- 資管三AB上課內容：12.8

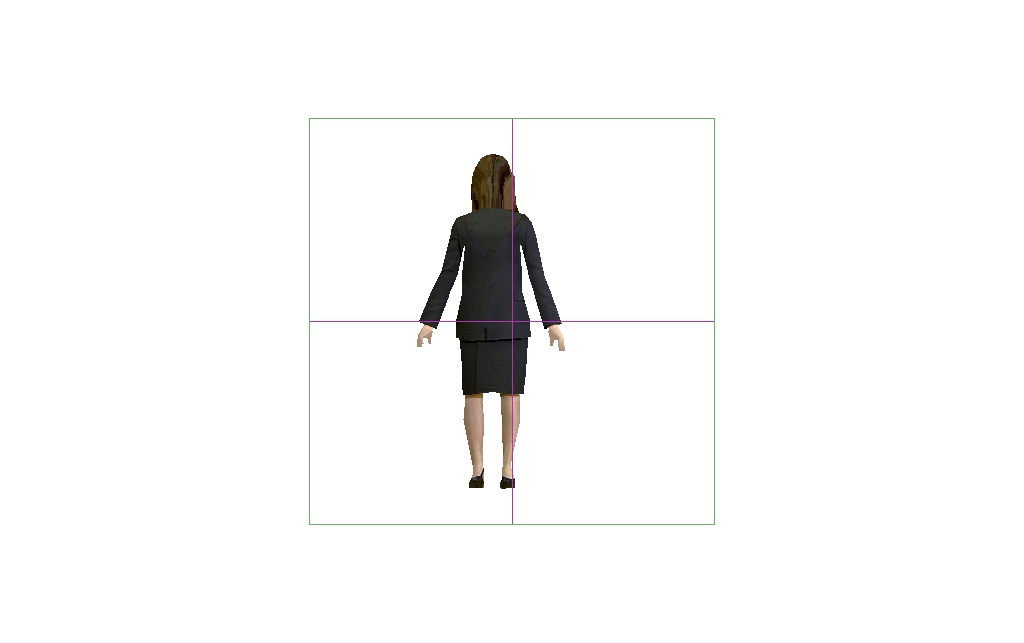

- 從六角大王產生模型，匯出成.3ds檔，並匯出模型前、後的照片，到3ds max將這個檔案import進來，為模型做調整及上材質，加入骨架，選擇全部骨架，在Motion處按選Figure mode，再到場景裡面選擇每根骨頭，調整其位置、大小及方向，貼緊人物身體，做好調整後，選擇全部的模型，Modify選擇physique，然後選擇一個人物肚子有一個點的圖示，到對話視窗按initize，完成骨骼與皮膚的連接，有橘色線條代表骨架線，點選physique底下的envelope，進行各段骨架影響區的調整，內圈及外圈有三個方向可以調整放大縮小，完成後可以讓人物走路，或者引進動作播放。男士人物動畫完成範例
第十二次上課：(2005.11.28及12.1)
- 資管二甲乙上課內容：11.28
- Edit Poly及Editable Poly，從box開始，給4x3x1的segment設定，使用Extrude長出各段手臂及手掌，繼續長出腳及腳掌，消去右半邊polygon，長出腳趾，長出手指：人形半邊
- 使用modify 的symmetry將右邊接上，以melt焊接沒有接好的點，檢查接縫無誤後，確定一體成形後，再使用點線面選擇放大縮小移動來調整曲線弧度，要smooth的地方選取按MSmooth可以自動產生八邊形，讓周圍也跟著調整搭配：人形雛型參考成品
- 作業二：完成今天的練習，身體貼上妳的學號姓名，下星期一上課前交。(不可以使用我的範例去改)
- 資管三AB上課內容：12.1
- 製作人體模型，半邊、手 、對稱及點焊接、頭部及身體調整 。
- 模型套骨架運動的範例。
- 講習的動作套用檔。人骨架bones
第十一次上課：(2005.11.21及11.24)
- 資管二甲乙上課內容：11.21
- mesh select、edit mesh及editable mesh：使用Face編輯，搭配ignore visible選取圈圈再使用extrude拉出環狀形狀，以放大縮小伸縮圈圈，範例如戴帽子的人物
- 使用edit mesh或editable mesh配合soft selection製作坐墊。
- 加分七：製作黑板擦，需要做三層，第一層薄立方體，第二層斜縮小連接平台，第三層板擦需要四角有點圓弧狀，一端要製作smooth突起。
- patch練習：操作結果。
- FFD桌巾練習。
- 資管三AB上課內容：11.24
- mesh select、edit mesh及editable mesh：操作成果
- 使用edit mesh或editable mesh配合soft selection，拉成厚度不同的椅墊，並做smooth化。
- 加分八：製作枕頭，需要做上下蓬鬆的形狀，編輯四邊拉扁，最後做smooth。
- patch練習。
第十次上課：(2005.11.14及11.17)
- 申請Discreet College結業證書需要同學的：中文姓名、英文姓名、電話、e-mail四項資料，請mail到hmhsieh@ms3.hinet.net，主旨註明「申請Discreet College結業證書」，以便彙整，期末週結束之前一定要寄，逾期不再補申請。
- 申請表格式參考。
- 3ds max 7 工程師認證考試簡章。
- 資管二甲乙上課內容：11.14
- Loft製作：上邊橢圓形下邊窄長方形的牙膏body、彈簧線圈上邊為圓形及下邊為星形的漸變物件、Deformation的Scale使用變化物件的身材。
- 圖層設定與Hide及Freeze的使用。
- 加分六：翡翠水壩(見資三AB期中考題題目)，做一個扁狀長方體，使用Edit Patch選取下緣點搭配Soft Selection，使用放大縮小拉扁狀方向，擴大底部寬度，使用Taper錐化長方體，讓物件變成倒梯型，再使用Bend彎曲90度，改變軸方向及Direction角度，讓彎曲面向你自己。
- Mesh Select選取部份面進行局部Modify的工作。
- Edit Mesh與Editable Mesh操作及差異說明，從物件萃取部份shape的方法，選取部份Edge，再搭配萃取按鈕，取出Edit spline，可以再做其他用途。
- 膠囊製作及彎曲，編修原始物件後可能會影響變形，如已變得完全無法掌控，則需要刪除編修指令重新加入。
- 萃取骨架。
- 資管三AB上課內容：11.17
- 翡翠水壩做法同上、Mesh Select選取部份面進行局部Modify的工作，使用Edit Mesh練習製作一個類似蛋頭的物件，使用Extrude及Bevel製作蛋頭的手腳、眼睛、鼻子、嘴巴。
- 加分七：矩形門框、拱形門框(一個路徑及一個Shape，有兩個方法調整門Shape，第一個是Modify Loft的Shape，第二個是在原始Shape上加Edit Spline再縮小)。
第九次上機考試：(2005.11.7及11.10)
第八次上課：(2005.11.3)
- 資管三AB上課內容：
- 操作物件編修到第四章結束。
- 資管三AB加分練習六：做一個複雜造型：宮殿造型，做Extrude長出高度，做Nornal可以看到裡面，擺一些東西，製作門把及門將他們匯入場景再移到相關位置，使用Pilot設定及連結、旋轉，製作開關門的動畫。
- 主要內容：
- 物件編修：上方圓形、下方弧狀開口的Loft調整成保齡球瓶、Shape編修的Boolean、Refine、Make First、divide、Break、Connect製作複雜結合形狀、圖層介紹、隱藏及凍結設定。
- 期中考試：下星期四(11/10)原時間(9:00-11:50)，使用B403教室，慢到的同學找同學共用電腦一起做，題目大約五題，製作五種物件或動畫。
第七次上課：(2005.10.27、10.31)
- 資管三AB上課內容：10.27
- 操作物件編修到04-48。
- 資管三AB加分練習五：做一個撲克牌紅心及梅花形狀，使用Loft製作上端為紅心，下端為梅花的漸變物件，使用Loft的Shape調整上下底大小及位置，讓漸變看起來順暢，搭配使用make first來設定起點來調整，最後利用Loft的Deformation的Scale功能加入變化點，將Loft調整成保齡球瓶的形狀，下次上課前交。
- 主要內容：
- 物件編修：Shape物件焊接及連接練習、將Loft調整成保齡球瓶的形狀範例。
- 資管二甲乙上課內容：10.31

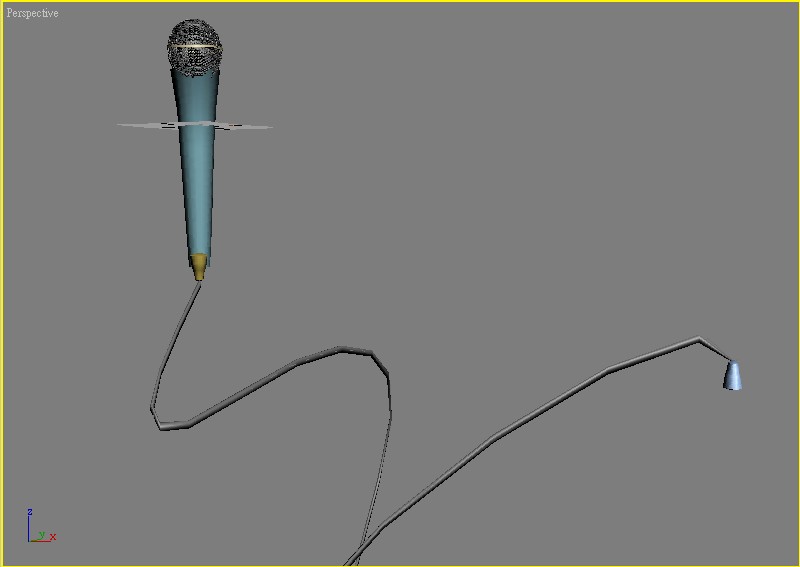

- 1..使用Line練習製作花瓶邊線，使用Axis調整對稱軸位置、使用右鍵調整Line端點及曲線，製作一個花瓶。2.Shape編修、兩個Shape Atach、vertex 焊接、spline的Boolean、切割使用refine、break打散spline、使用connect連接端點、detach分出另一個shape，加Extrude製作立體物件，加Normal可以看穿裡面，使用Utility可以快速加入其他物件到場景，再調整其大小位置融入場景。
- 加分五：利用shape編修製作一個電腦教室上課用的15"液晶螢幕(不能抄我的)。
- 作業一：製作一個黑桃薄門，使用shape製作喇叭鎖門把，調整位置，調整pivot中心線位置到門的邊緣，設定子(門)、母(把手)連結，製作你的學號姓名的圖做門物件的貼圖，製作轉動門把帶動門也跟著旋轉的動畫。
- 期中考試：下星期一(11/7)原時間(13:10-16:00)，使用B403教室，慢到的同學找同學共用電腦一起做，題目大約五題，製作五種物件或動畫。
第六次上課：(2005.10.20、10.24)
第五次上課：(2005.10.13、10.17)
第四次上課：(2005.10.6)
第三次上課：(2005.9.29、10.3)
第二次上課：(2005.9.22、9.26)
- 3D模形搜尋庫
- 資管日二技二甲乙課堂練習(MAX檔)、加分練習二(還要放入學號姓名在場景理面)。
- 資管三AB課堂練習。
- 主要內容：
- 精準繪圖：絕對座標及相對座標設定(滑鼠移到工具列按右鍵或到最下方XYZ的空白處操作)。
- 介紹放大縮小其他功能。
- 物件鎖點(3D及2D，按右鍵勾選Vertex)移動及貼齊其他物件的端點。
- 軸點設定：先選取物件，按下平移，在繼承面板底下按Affect Pivot Only，可以搭配鎖點移動軸點(例如盒子打開旋轉的是以邊邊為主軸，就需要調整)
- 座標系統的切換：有助於在物件座標方向做操作，例如斜面物體的滑動。
- 多物件軸點控制：以個別物件中心、以選取物件總形心、以Viewport中心為軸點操作。
- 練習：製作一個環狀物，將Core放在環狀物正上方貼齊，調整寬度與環的厚度相同(修改物件參數)，選取Core繞環狀物中心點複製11個相同的物件，兩兩間隔為30度(使用角度鎖點搭配Clone及軸點設定為繞一個物件旋轉)，利用Gimbal將所有的Core做像花開的動畫。
- 利用Autogrid的選取，可以在選取物件的面上製作另一個物件(座標軸完全貼住所移動的面)
- 鏡射及對齊、陣列的一部份。
第一次上課：(2005.9.15、9.19)
3ds max 7網站：Autodesk (Discreet)網站，Resources
，discreet 工程師認證，Discreet College資料
